بادسنج (آنمومتر) چیست؟ + انواع و کاربرد

می‌دانید سرعت جریان هوای نامناسب در سیستم تهویه می‌تواند تا ۳۰ درصد راندمان آن را کاهش دهد؟ برای حل این مشکل، پای بادسنج یا آنمومتر (Anemometer) به میان می‌آید؛ ابزاری تخصصی برای اندازه‌گیری سرعت باد و جریان هوا. شاید نامش را شنیده باشید؛ اما دقیقاً ندانید چه کاربردی دارد و چگونه کار می‌کند. در این مقاله، به ‌روشی دقیق و کاربردی بررسی می‌کنیم که بادسنج چیست، چه انواعی دارد، هر مدل برای چه کاربردی مناسب است و این دستگاه بر چه اساسی سرعت جریان هوا را اندازه‌گیری می‌کند.

اگر در زمینه‌هایی مانند هواشناسی، سیستم‌های تأسیسات و تهویه، گلخانه‌داری، آزمایشگاه‌های صنعتی یا حتی فعالیت‌هایی مانند کوهنوردی و طبیعت‌گردی فعالیت دارید، مطالعه این مطلب به شما کمک می‌کند تا با شناخت کامل، بهترین انتخاب را داشته باشید.

بادسنج چیست؟

اگر بخواهیم ساده و کاربردی توضیح دهیم که بادسنج چیست؟ می‌توانیم بگوییم دستگاهی است برای اندازه‌گیری سرعت جریان باد یا هوا. این جریان می‌تواند باد طبیعی در فضای باز باشد یا هوای در حال حرکت در سیستم‌های مکانیکی مانند فن‌ها، کانال‌های تهویه، هواکش‌ها و تجهیزات صنعتی.

کنترل و اندازه‌گیری سرعت هوا در بسیاری از فرآیندها نقش مهمی در ایمنی، بهره‌وری و دقت عملکرد دارد. در پاسخ دقیق‌تر به این پرسش که آنمومتر چیست، باید گفت این ابزار یکی از تجهیزات مهم در صنایع و حوزه‌های تخصصی مختلف است.

بادسنج‌ها سرعت هوا را برحسب واحدهای مختلفی نمایش می‌دهند؛ از جمله:

• متر بر ثانیه (m/s)
• کیلومتر بر ساعت (km/h)
• فوت بر دقیقه (FPM)
• گره دریایی (Knots)

بیشتر بخوانید: ابزارهای اندازه‌گیری پرکاربرد در نجاری، برق‌کاری و ساختمان‌سازی

در مدل‌های پیشرفته‌تر، امکانات دستگاه بادسنج فراتر از اندازه‌گیری سرعت باد است. بعضی از این دستگاه‌ها می‌توانند علاوه‌بر سرعت جریان هوا، دما، رطوبت و حتی حجم جریان هوا (CFM – Cubic Feet per Minute) را نیز اندازه‌گیری کنند و نمایش دهند.

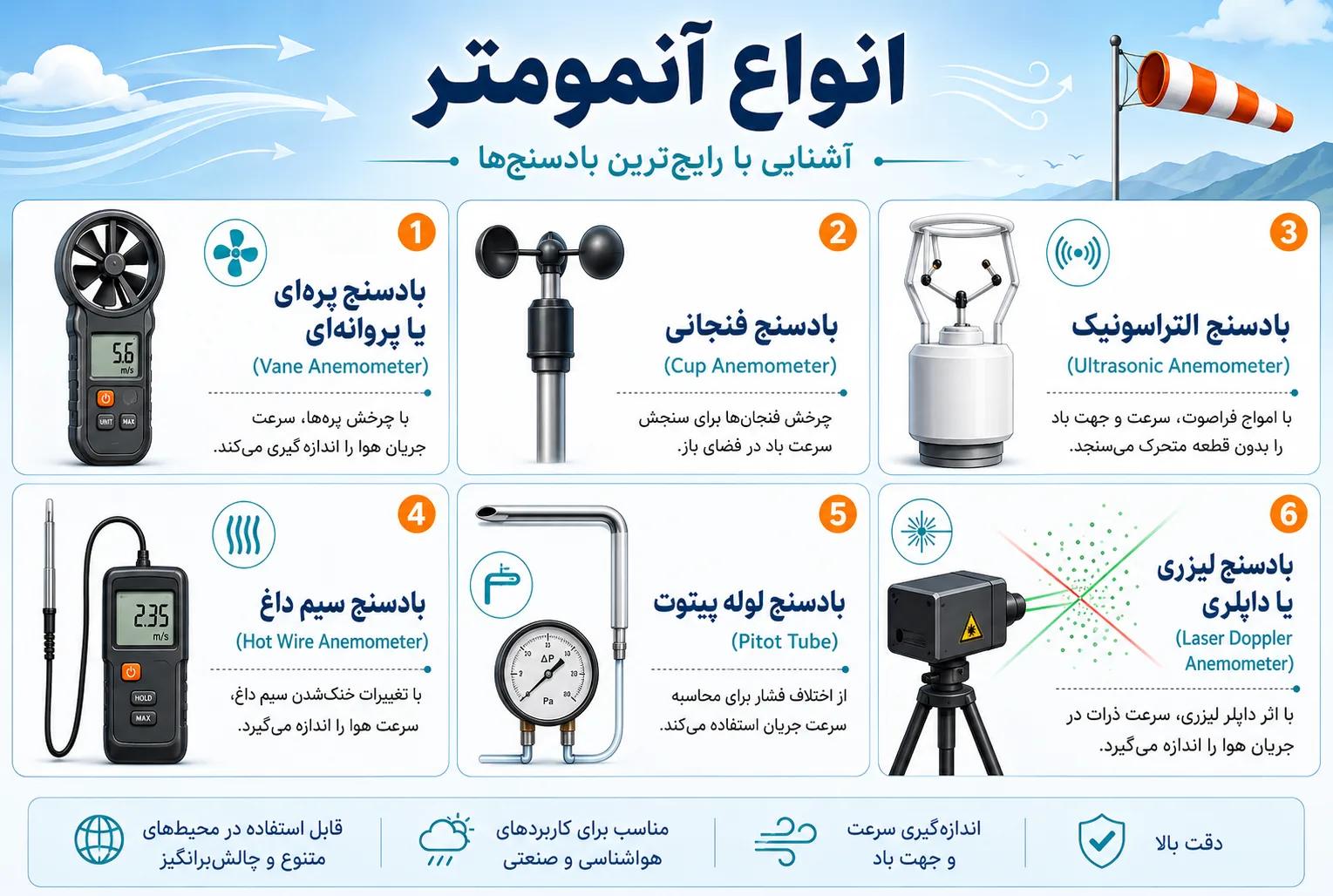

انواع آنمومتر (بادسنج)

در بخش قبل، توضیح دادیم که بادسنج چیست. بادسنج‌ها براساس نوع فناوری اندازه‌گیری و کاربردشان در مدل‌های مختلفی طراحی و تولید می‌شوند. هرکدام از این انواع برای شرایط خاصی مانند اندازه‌گیری سرعت باد در فضای باز، سیستم‌های تهویه صنعتی یا تحقیقات آزمایشگاهی مناسب هستند. رایج‌ترین انواع آنمومتر عبارتند از:

• بادسنج پره‌ای یا پروانه‌ای (Vane Anemometer)
• بادسنج فنجانی (Cup Anemometer)
• بادسنج التراسونیک (Ultrasonic Anemometer)
• بادسنج سیم داغ (Hot Wire Anemometer)
• بادسنج لوله پیتوت (Pitot Tube)
• بادسنج لیزری یا داپلری (Laser Doppler Anemometer)

در ادامه، هرکدام را کامل بررسی می‌کنیم.

بادسنج پره‌ای یا پروانه‌ای

بادسنج پره‌ای از رایج‌ترین انواع آنمومتر در کاربردهای صنعتی و تأسیساتی است. در ساختار این ابزار، یک پروانه شبیه فن کوچک در داخل یک قاب دایره‌ای تعبیه شده است. مدل‌های دیجیتال این آنمومتر علاوه‌بر سرعت باد، دما را هم می‌تواند اندازه بگیرد.

همچنین، پیشنهاد می‌کنیم مقاله «ترمومتر چیست؟ | صفر تا ۱۰۰ انواع ترمومتر + کاربرد» را مطالعه کنید.

نحوه عملکرد:

باد به پره‌ها برخورد می‌کند و باعث چرخش آن‌ها می‌شود. سرعت چرخش پره با افزایش سرعت باد بیشتر می‌شود. این چرخش توسط سنسور داخلی به سیگنال الکتریکی تبدیل شده و در نهایت به صورت سرعت باد روی نمایشگر نشان داده می‌شود.

کاربرد:

• تست کانال‌های تهویه
• سیستم‌های HVAC
• اندازه‌گیری سرعت باد در محیط‌های داخلی

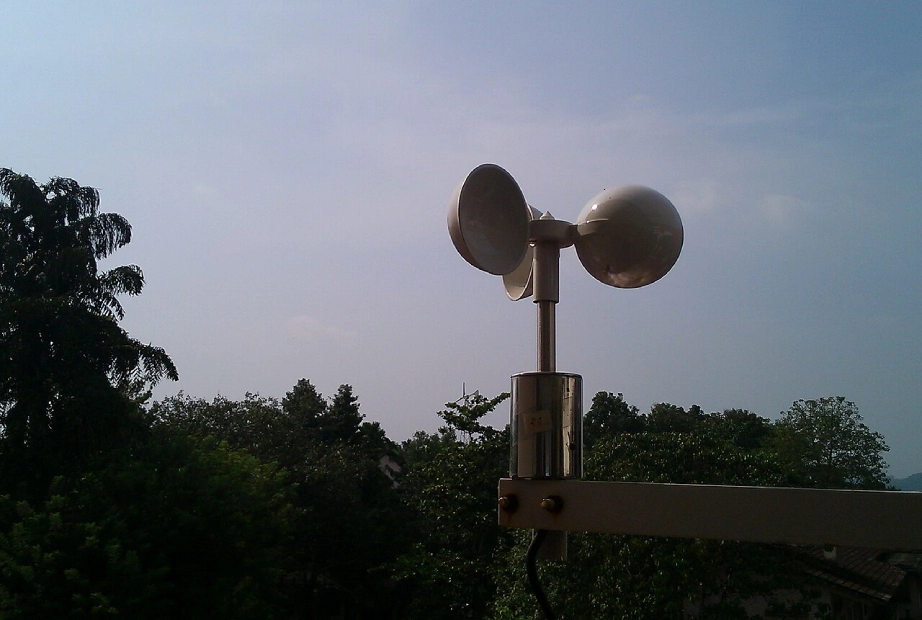

بادسنج فنجانی

این مدل کلاسیک‌ترین نوع بادسنج است که معمولاً در ایستگاه‌های هواشناسی دیده می‌شود. ساختار این ابزار به این صورت است که چند فنجان نیم‌کره‌ای روی بازوهایی نصب شده‌اند که به یک محور مرکزی متصل‌اند.

نحوه عملکرد:

با وزش باد، فنجان‌ها می‌چرخند. سرعت چرخش محور متناسب با سرعت باد است. یک سنسور مغناطیسی یا نوری، تعداد دور را در واحد زمان اندازه می‌گیرد و آن را به سرعت باد تبدیل می‌کند.

کاربرد:

• ایستگاه‌های هواشناسی
• توربین‌های بادی
• پروژه‌های محیط‌زیستی

بادسنج التراسونیک

در این مدل هیچ قطعه متحرکی وجود ندارد. مزایای این دستگاه عبارتند از: دقت بالا، عدم استهلاک مکانیکی و قابلیت اندازه‌گیری هم‌زمان جهت و سرعت باد.

نحوه عملکرد:

بادسنج التراسونیک با ارسال و دریافت امواج صوتی فراصوت بین چند حسگر کار می‌کند. با اندازه‌گیری اختلاف زمان عبور این امواج در جهت و خلاف جهت جریان هوا، سرعت و جهت باد به‌طور دقیق محاسبه می‌شود.

کاربرد:

• ایستگاه‌های هواشناسی
• نیروگاه‌های بادی و انرژی‌های تجدیدپذیر بادی
• تحقیقات محیط‌زیستی و جوی

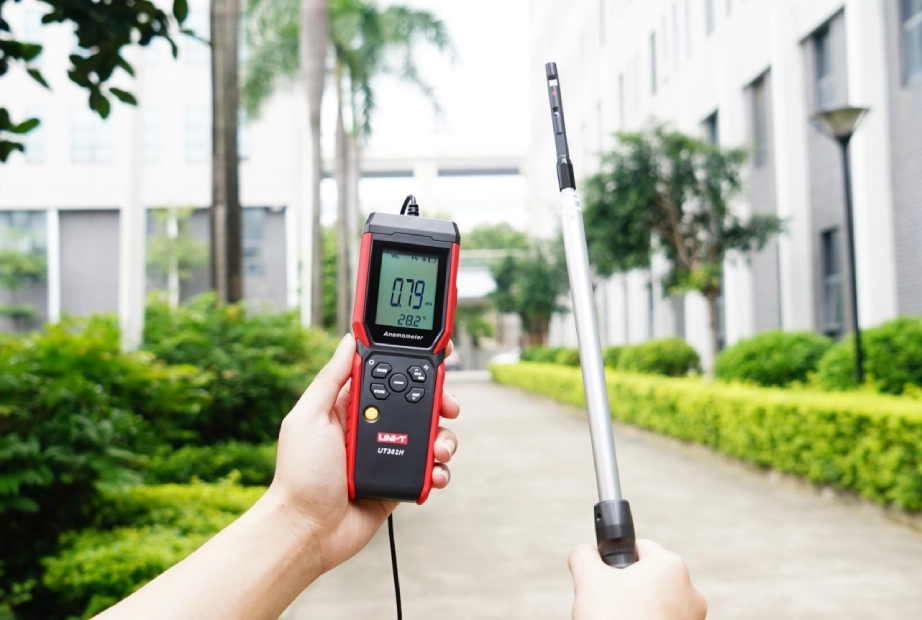

بادسنج سیم داغ

یکی از انواع بادسنج، آنمومتر سیم داغ است؛ مدلی بسیار دقیق و مناسب برای اندازه‌گیری جریان‌های بسیار کم. این ابزار دارای یک سیم فلزی بسیار نازک که توسط جریان الکتریکی گرم می‌شود.

نحوه عملکرد:

وقتی هوا از روی سیم عبور می‌کند، آن را خنک می‌کند. میزان خنک‌شدن متناسب با سرعت جریان هوا است. تغییر مقاومت الکتریکی سیم، اندازه‌گیری شده و به سرعت باد تبدیل می‌شود.

کاربرد:

• آزمایشگاه‌های تحقیقاتی
• تونل‌های باد
• تحلیل دقیق جریان سیالات

بادسنج لوله پیتوت

بادسنج لوله پیتوت یکی از انواع آنمومتر است که بیشتر در صنایع هوایی استفاده می‌شود و با اندازه‌گیری اختلاف فشار بین هوای ساکن و هوای در حال حرکت، سرعت جریان هوا را محاسبه می‌کند.

نحوه عملکرد:
در این ابزار دقیق و اندازه‌گیری، اختلاف بین فشار استاتیک و فشار دینامیک هوا با استفاده از رابطه برنولی اندازه‌گیری می‌شود:

در این رابطه:

• V: سرعت جریان
• Pt: فشار کل
• Ps: فشار استاتیک
• P: چگالی هوا

کاربرد:

• هواپیما و صنایع هوانوردی
• کانال‌ها و سیستم‌های تهویه صنعتی
• آزمایش‌های آیرودینامیکی

بادسنج لیزری یا داپلری

بادسنج لیزری یکی از دقیق‌ترین انواع آنمومتر است که برای اندازه‌گیری سرعت جریان هوا بدون تماس مستقیم با آن استفاده می‌شود.

نحوه عملکرد:

بادسنج داپلری با تاباندن پرتو لیزر به ذرات معلق در هوا و تحلیل تغییر فرکانس بازتاب آن‌ها (اثر داپلر)، سرعت جریان هوا را اندازه‌گیری می‌کند. این روش بدون تماس مستقیم با جریان هوا است و دقت بسیار بالایی برای اندازه‌گیری‌های آزمایشگاهی و تحقیقاتی دارد.

کاربرد:

• تحقیقات پیشرفته آیرودینامیک
• صنایع هوافضا
• تحلیل جریان‌های پیچیده

روش کار بادسنج یا آنمومتر

در پاسخ فنی‌تر و دقیق‌تر به این پرسش که آنمومتر چیست و چگونه کار می‌کند، باید گفت اساس کار این دستگاه بر تبدیل یک کمیت فیزیکی به سیگنال قابل اندازه‌گیری است.

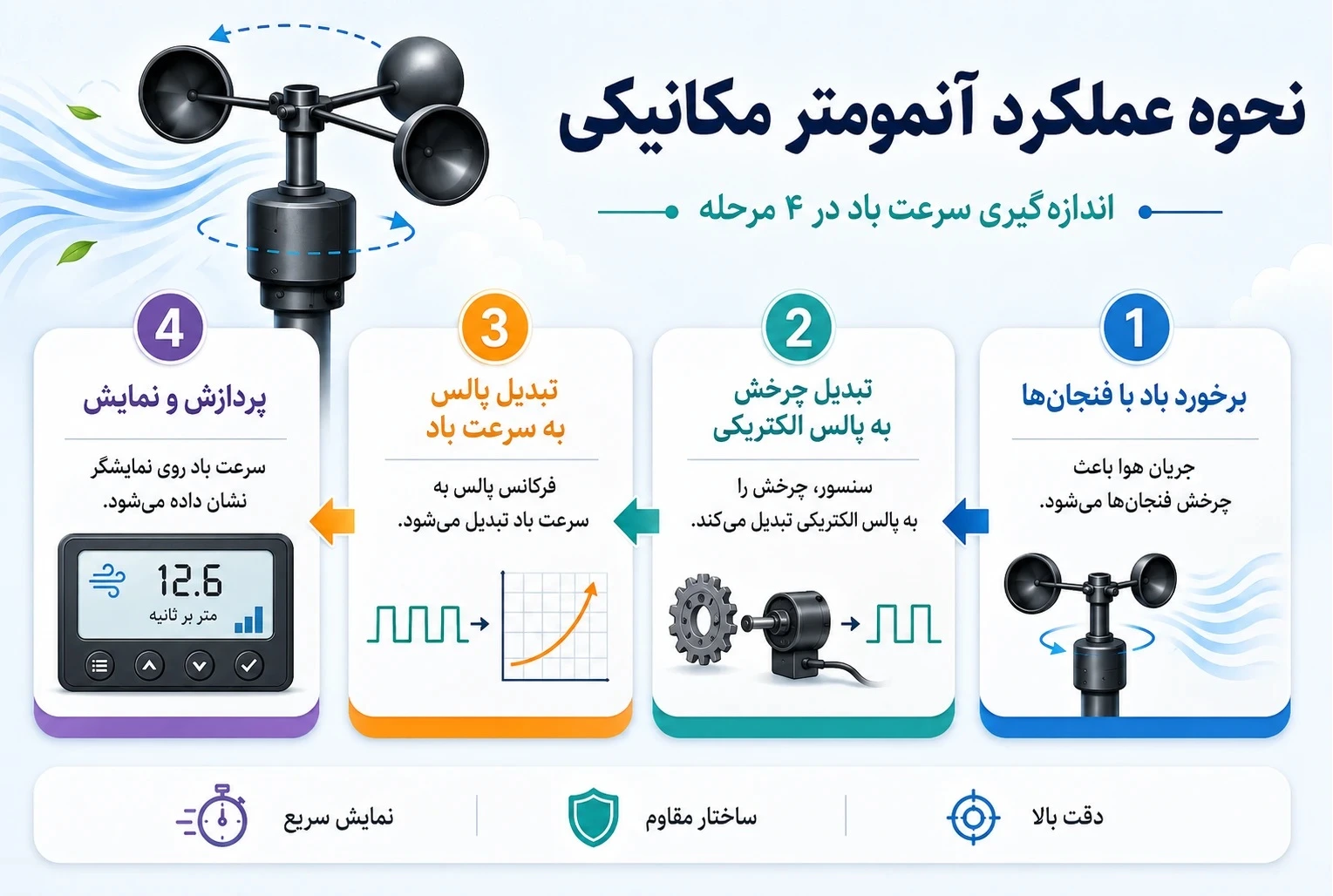

نحوه عملکرد در مدل‌های مکانیکی

در آنمومترهای مکانیکی مانند فنجانی و پره‌ای، اندازه‌گیری سرعت باد برپایه تبدیل انرژی جنبشی جریان هوا به حرکت دورانی انجام می‌شود.

فرآیند به‌صورت زیر است:

1. برخورد جریان هوا با المان دوار (فنجان‌ها یا پروانه)

نیروی درگ ناشی از باد (Wind Drag Force) باعث ایجاد گشتاور روی محور چرخان می‌شود. در بازه کاری کالیبره‌شده دستگاه، سرعت زاویه‌ای محور w متناسب با سرعت جریان هوا Vاست.

2. تبدیل حرکت مکانیکی به سیگنال الکتریکی

چرخش محور توسط یک سنسور اندازه‌گیری می‌شود:

• سنسور اثر هال (Hall Effect) با تشخیص عبور میدان مغناطیسی
• سنسور اپتیکال با قطع و وصل شدن پرتو نور

هر دور چرخش یا کسری از آن به یک پالس الکتریکی تبدیل می‌شود.

3. تبدیل فرکانس پالس به سرعت خطی باد

میکروکنترلر دستگاه، فرکانس پالس‌ها f را اندازه‌گیری می‌کند. با استفاده از ضریب کالیبراسیون k که به قطر پروانه و طراحی مکانیکی وابسته است، سرعت باد طبق رابطه زیر محاسبه می‌شود:

4. پردازش و نمایش خروجی

سیگنال پردازش‌شده پس از فیلتر نویز و میانگین‌گیری زمانی، به واحدهای استاندارد مانند m/s یا km/h تبدیل و روی نمایشگر نشان داده می‌شود.

نکته فنی مهم:
دقت این مدل‌ها به عواملی مانند اینرسی مکانیکی، اصطکاک یاتاقان‌ها، کیفیت کالیبراسیون و آستانه شروع حرکت (Cut-in Speed) وابسته است. به همین دلیل در سرعت‌های بسیار پایین ممکن است خطای اندازه‌گیری افزایش یابد.

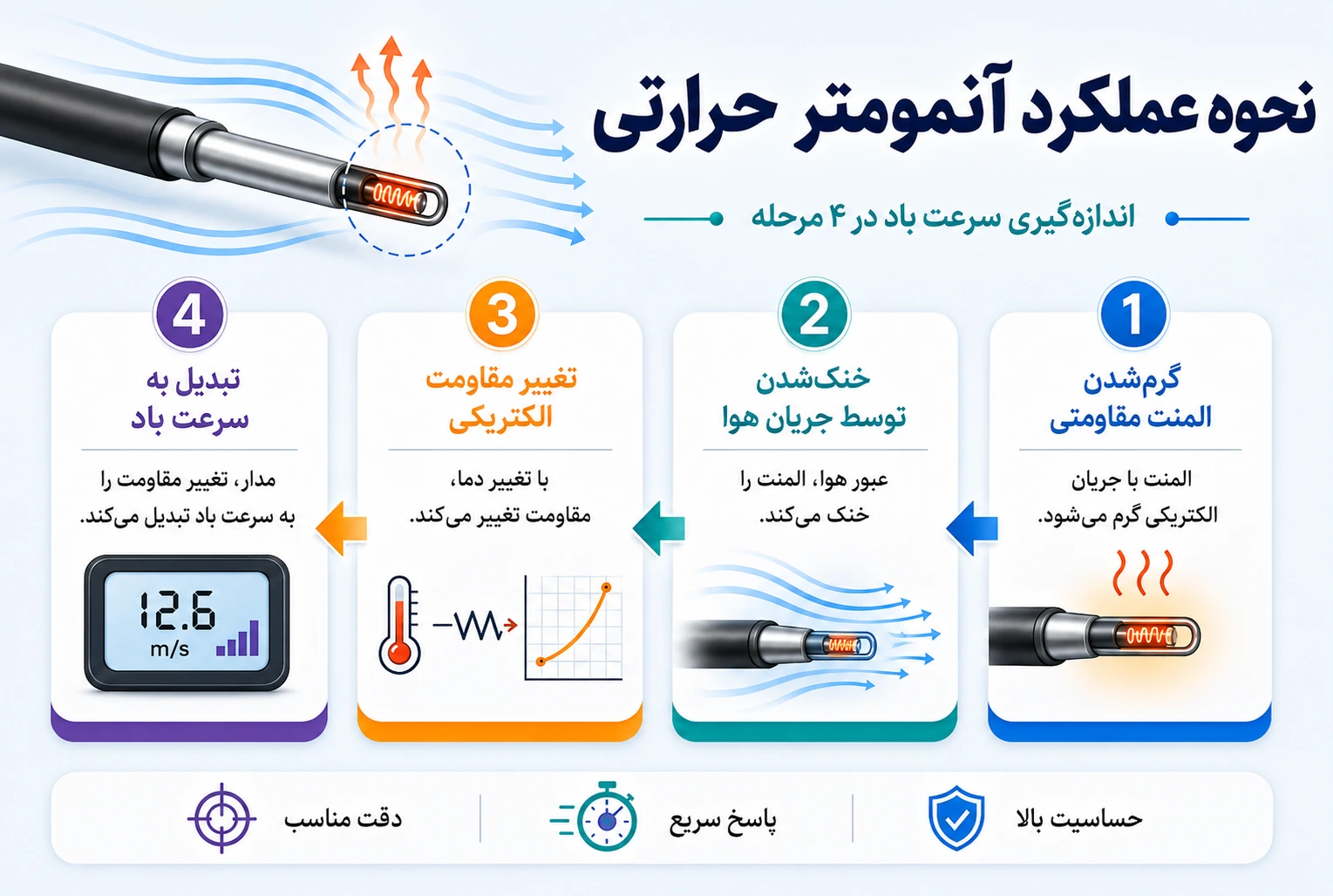

نحوه عملکرد در مدل‌های حرارتی

در آنمومترهای حرارتی، اندازه‌گیری سرعت هوا براساس تبادل حرارت بین یک المنت گرم‌شده و جریان هوا انجام می‌شود.

عملکرد این مدل از انواع بادسنج به تغییر میزان خنک‌سازی سیم در اثر عبور جریان وابسته است. فرآیند به ‌شرح زیر است:

1. گرم‌شدن المنت مقاومتی

یک سیم بسیار نازک و معمولاً از جنس پلاتین یا تنگستن به‌وسیله جریان الکتریکی تا دمای مشخصی گرم می‌شود. مقاومت الکتریکی این سیم تابع دما است.

2. خنک‌شدن توسط جریان هوا

با عبور هوا از اطراف سیم و انتقال حرارت جابه‌جایی (Convective Heat Transfer)، دمای سیم کاهش می‌یابد. هرچه سرعت هوا بیشتر باشد، نرخ انتقال حرارت بیشتر و خنک‌سازی سریع‌تر می‌شود.

3. تغییر مقاومت الکتریکی

کاهش دما باعث تغییر مقاومت سیم می‌شود. این تغییر مقاومت توسط مدار اندازه‌گیری (معمولاً پل وتستون  Wheatstone Bridge) ثبت می‌شود.

4. تبدیل تغییر مقاومت به سرعت جریان

مدار کنترلی (در حالت دمای ثابت – CTA) جریان الکتریکی را طوری تنظیم می‌کند که دمای سیم ثابت بماند. میزان جریان لازم برای حفظ دما مستقیماً با سرعت هوا متناسب است. رابطه تقریبی بین سرعت و توان مصرفی با قانون کینگ (King’s Law) بیان می‌شود:

که در آن:

E: ولتاژ

V: سرعت جریان هوا،

و A, B, n: ضرایب کالیبراسیون هستند.

نکات فنی مهم:

• حساسیت بسیار بالا در سرعت‌های پایین
• پاسخ دینامیکی سریع (مناسب برای اندازه‌گیری آشفتگی جریان)
• حساس به گردوغبار و آلودگی
• نیازمند کالیبراسیون دقیق

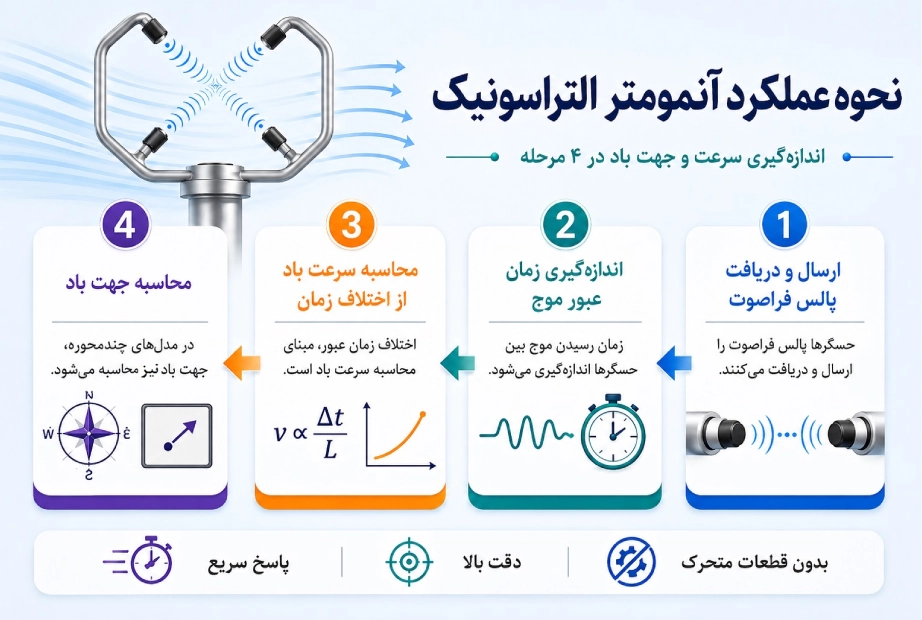

نحوه عملکرد در مدل‌های التراسونیک

در آنمومترهای التراسونیک، اندازه‌گیری سرعت باد بر اساس اختلاف زمان عبور امواج صوتی فراصوت بین چند مبدل (Transducer) انجام می‌شود.

این روش کاملاً بدون قطعات متحرک بوده و دقت و پایداری بالایی دارد. مراحل عملکرد به شرح زیر است:

1. ارسال و دریافت پالس فراصوت

معمولاً دو یا چهار مبدل روبه‌روی هم قرار می‌گیرند. هر مبدل به‌صورت نوبتی یک پالس التراسونیک ارسال و مبدل مقابل آن را دریافت می‌کند.

2. اندازه‌گیری زمان عبور موج (Time of Flight)

زمان رسیدن موج در جهت باد کوتاه‌تر و در خلاف جهت باد طولانی‌تر است. اگر فاصله بین دو مبدل L باشد:

t_forward​=L/c+V

tbackward​= L/c-V ​

که در آن:

c سرعت صوت در هوا

V مؤلفه سرعت باد در راستای سنسورها است.

3. محاسبه سرعت باد از اختلاف زمان

با مقایسه این دو زمان، سرعت جریان هوا استخراج می‌شود:

V=L/2 (1/t_forward​−1/t_backward​​)

4. محاسبه جهت باد (در مدل‌های چندمحوره)

در مدل‌های آنمومتر سه‌بعدی، سنسورها در چند محور قرار می‌گیرند و مؤلفه‌های Vy، Vx و Vzمحاسبه می‌شوند. سپس بردار نهایی سرعت و جهت باد تعیین می‌شود.

آشنایی با ابزارآلات دقیق و اندازه‌گیری رونیکس

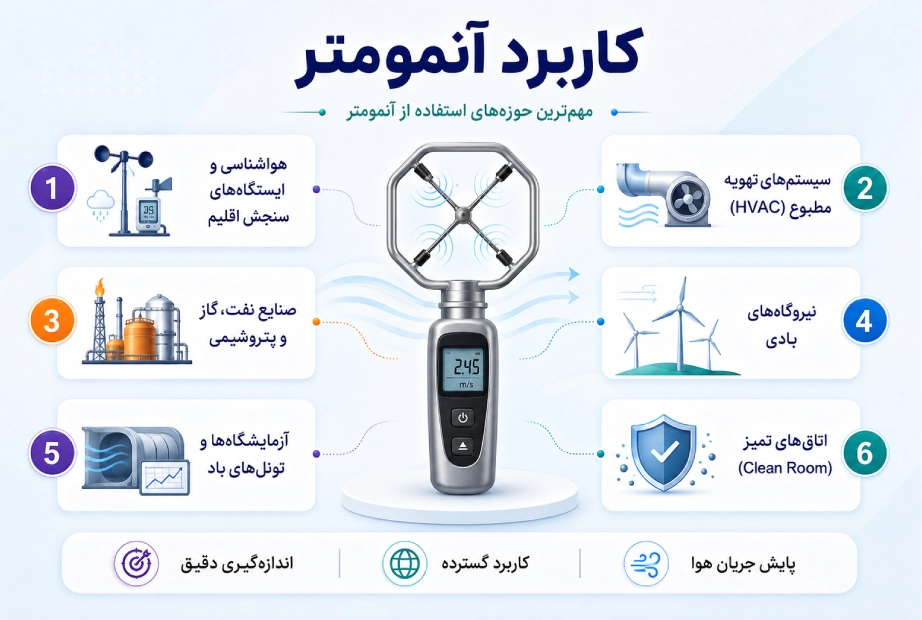

کاربرد آنمومتر

کنترل دقیق جریان هوا نه‌تنها در بهینه‌سازی عملکرد تجهیزات حائز اهمیت است، بلکه نقش مهمی در ایمنی، بهره‌وری انرژی و حفظ کیفیت محیط دارد. به همین دلیل انواع بادسنج در صنایع و حوزه‌های مختلفی مورد استفاده قرار می‌گیرند.

مهم‌ترین کاربردهای آنمومتر عبارتند از:

• هواشناسی و ایستگاه‌های سنجش اقلیم: برای اندازه‌گیری سرعت و جهت باد
• سیستم‌های تهویه مطبوع (HVAC): جهت تنظیم و بالانس جریان هوا در ساختمان‌ها
• صنایع نفت، گاز و پتروشیمی: برای پایش ایمنی و کنترل گازهای متحرک
• نیروگاه‌های بادی: جهت ارزیابی پتانسیل انرژی و بهینه‌سازی عملکرد توربین‌ها
• آزمایشگاه‌ها و تونل‌های باد: برای تحلیل رفتار آیرودینامیکی
• اتاق‌های تمیز (Clean Room): برای کنترل استاندارد جریان هوا

بادسنج دیجیتال رونیکس، ابزار مناسبی برای شما

حالا که با انواع بادسنج آشنا شدید، اگر برای کارهای تأسیساتی و صنعتی به یک مدل پره‌ای دیجیتال نیاز دارید، بادسنج دیجیتال رونیکس مدل RH-9605 می‌تواند انتخابی حرفه‌ای برای شما باشد. اما چرا بادسنج دیجیتال رونیکس؟ به مشخصات زیر توجه کنید:

• سنسور دقیق و واکنش سریع
• صفحه نمایش دیجیتال خوانا با نور پس‌زمینه
• اندازه‌گیری سرعت باد در چندین واحد مختلف
• قابلیت اندازه‌گیری دما (در برخی مدل‌ها)
• طراحی ارگونومیک و سبک
• مناسب برای تکنسین‌های HVAC، مهندسین تأسیسات و صنایع

در این مقاله از مجله رونیکس توضیح دادیم که بادسنج چیست، انواع مختلف آن را بررسی و کاربردهای آن را بیان کردیم. شما برای انتخاب بادسنج به چه مشخصاتی بیشتر توجه می‌کنید؟ با ما در همین صفحه در ارتباط باشید.
