معرفی انواع مشعل جوشکاری، تورچ یا پیک جوش و برش + کاربرد اصلی هرکدام

مشعل جوشکاری ابزار مهمی در فرآیندهای جوشکاری است که از طریق ایجاد شعله متمرکز‌ باعث ایجاد اتصال بین دو قطعه فلزی به یکدیگر می‌شود. مشعل وظیفه انتقال حرارت را در محل جوش بر عهده دارد.

در این مقاله از مجله رونیکس، ضمن معرفی انواع مشعل جوشکاری، تفاوت‌های انواع مشعل جوشکاری و کاربرد اصلی هر‌کدام را بررسی می‌کنیم. همچنین، نگاهی اجمالی به انواع تورچ جوش و برش می‌اندازیم.

رونیکس را بخوانید.

مشعل جوشکاری یا تورچ جوشکاری؟

قبل از آنکه به سراغ انواع مشعل جوشکاری برویم، بهتر است پاسخی برای این پرسش پیدا کنیم که آیا بین مشعل و تورچ جوشکاری تفاوتی وجود دارد؟

تورچ، فارسی‌نوشتۀ کلمه Torch به معنای مشعل است که در زبان انگلیسی در مورد تمام مشعل‌های جوشکاری به‌کار برده می‌شود؛ اما منبع تغذیه تورچ، برق است. البته گاهی‌اوقات نیز این دو واژه، معادل و یکسان مورد استفاده قرار می‌گیرند. در بخش زیر ابتدا انواع تورچ جوشکاری را بررسی می‌کنیم که به اینورتر جوشکاری وصل می‌شوند و سپس به سراغ انواع پیک جوش و برش می‌رویم.

برای جوشکاری آسان و ایمن، از میان انواع اینورتر جوشکاری رونیکس انتخاب کنید.

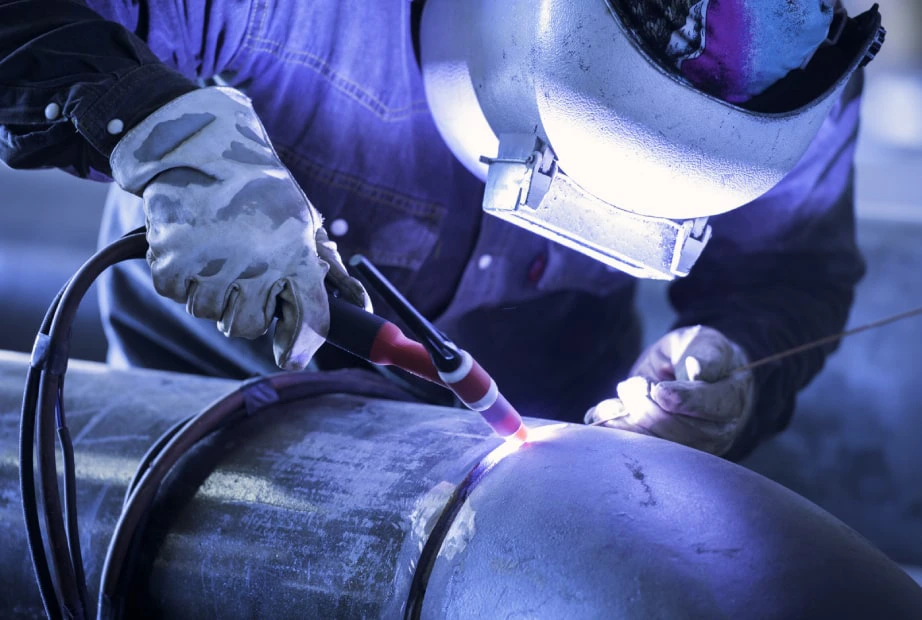

تورچ تیگ TIG (Tungsten Inert Gas Torch)

استفاده از تورچ تیگ یا جوش آرگون، کار با فلزات حساس و نازکی مثل آلومینیوم و استیل را ممکن می‌سازد. حرارت تورچ تیگ از ایجاد قوس الکتریکی تامین می‌شود. دقت کنید که در اینجا از کلمه تورچ استفاده شده نه مشعل؛ چراکه منبع تغذیه، اینورتر جوشکاری تیگ است.

تورچ تیگ در جوشکاری‌هایی که نیازمند ظریف‌کاری هستند، کارآمده بوده و تراشه‌های زیادی ایجاد نمی‌کند؛ اما سرعت کار با این تورچ پایین است و هزینه‌های تجهیزات نسبتاً بیشتری در مقایسه با سایر انواع تورچ و مشعل دارد.

بیشتر بخوانید: جوش فورجینگ میلگرد چیست و چگونه اجرا می‌شود؟

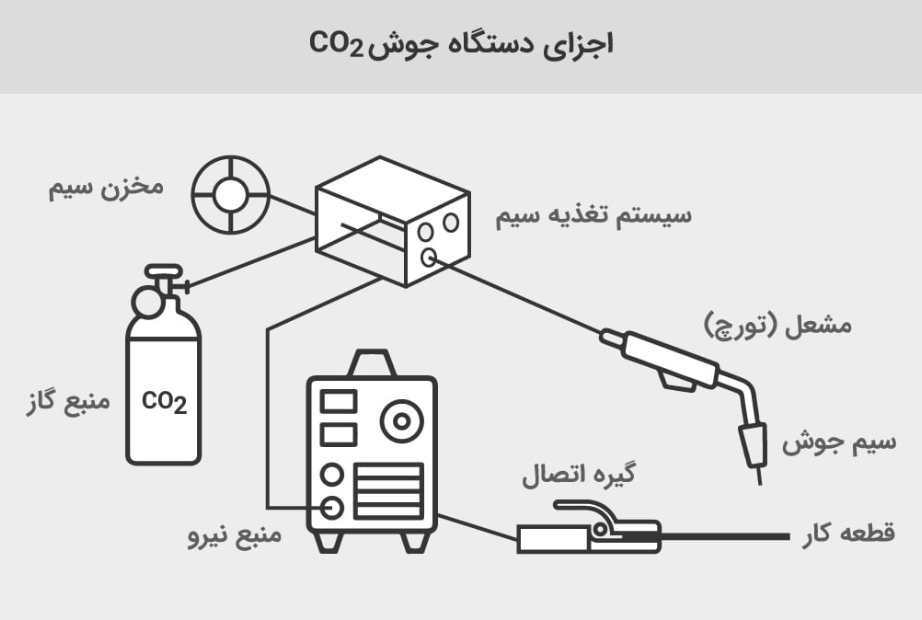

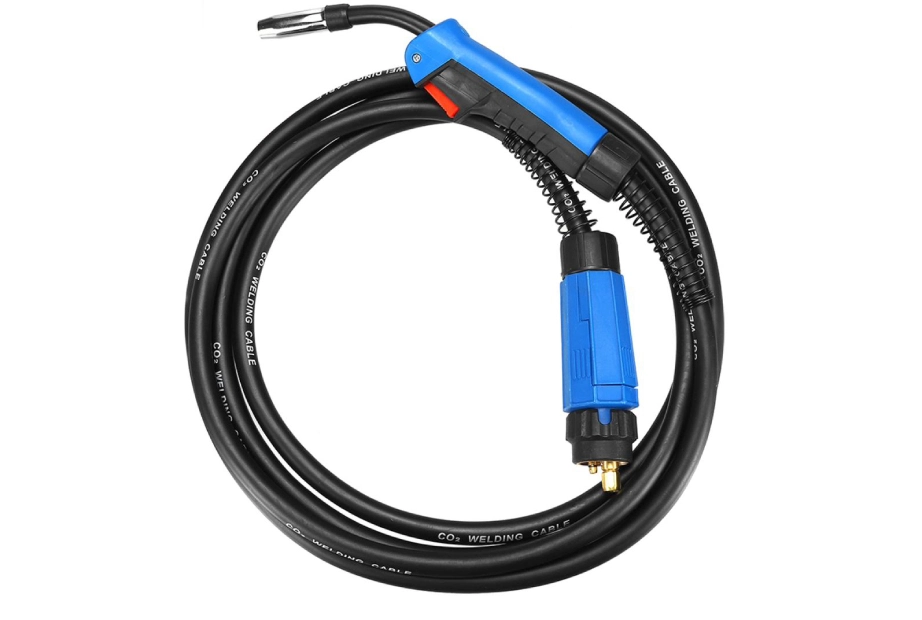

تورچ میگ MIG (Metal Inert Gas Torch)

جوشکاری فلزاتی از قبیل فولاد و آلومینیوم با تورچ میگ توسط قوس الکتریکی به آسانی قابل انجام است و به همین دلیل است که از این تورچ در کارهای بزرگ تولیدی و ساخت‌و‌ساز استفاده می‌شود.

 البته لازم به ذکر است که تورچ میگ نسبت به جوشکاری سنتی نیاز به تجهیزات بیشتری دارد.

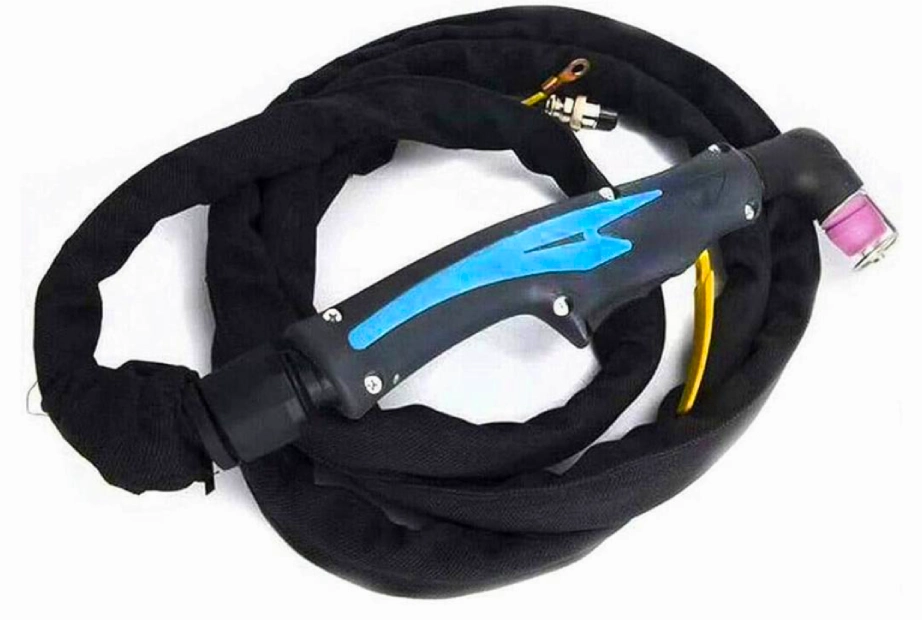

تورچ پلاسما

تورچ پلاسما، یکی از موثرترین انواع تورچ برای برش فلزاتی است که یا ضخیم هستند و یا به سختی برش می‌خورند.

این نوع تورچ که جریانی یکنواخت از حالت چهارم ماده یعنی پلاسما تولید می‌کند، دقت بالایی در انجام کار ارائه داده و برای کارهای ظریف نیز موفق عمل می‌کند. استفاده از تورچ پلاسما نیاز به تبحر بالایی دارد و تجهیزات مرتبط با آن در مقایسه با سایر انواع هزینه‌بر محسوب می‌شود.

مشعل یا پیک برش و جوش

پیک برش نوعی تجهیز است که برای ایجاد برش در فلزات مختلف مورد استفاده قرار می‌گیرد. منبع تغذیه پیک برش، کپسول هوا گاز است. پیک جوش نیز ابزاری مکانیکی است که منبع تغذیه آن، گازهای سوختی هستند. این قطعه بدنه‌ای بلند با یک سر خمیده دارد و شعله از نازل جوش در انتهای سرپیک خارج می‌شود تا به قطعه کار برسد و جوشکاری انجام شود.

در بخش‌های بعدی، پیک جوش گازی و پیک برش را بیشتر بررسی می‌کنیم.

پیک جوش گازی

ابتدا بهتر است فرق تورچ و پیک جوشکاری مشخص شود. همان‌طور که در بخش‌های قبل دیدید، تورچ جوشکاری به اینورتر جوشکاری متصل می‌شود؛ اما منبع تغذیه پیک یا مشعل جوشکاری، گاز است. همچنین، هنگام استفاده از تورچ جوشکاری و اینورتر جوش تیگ و میگ، علاوه‌بر تورچ از سیم‌جوش یا الکترود نیز استفاده می‌شود.

نحوه کار با مشعل جوشکاری یا پیک جوش مخصوص جوشکاری گازی به این صورت است که جوشکار، پیک را در دست می‌گیرد و قطعات کار را به هم جوش می‌دهد.

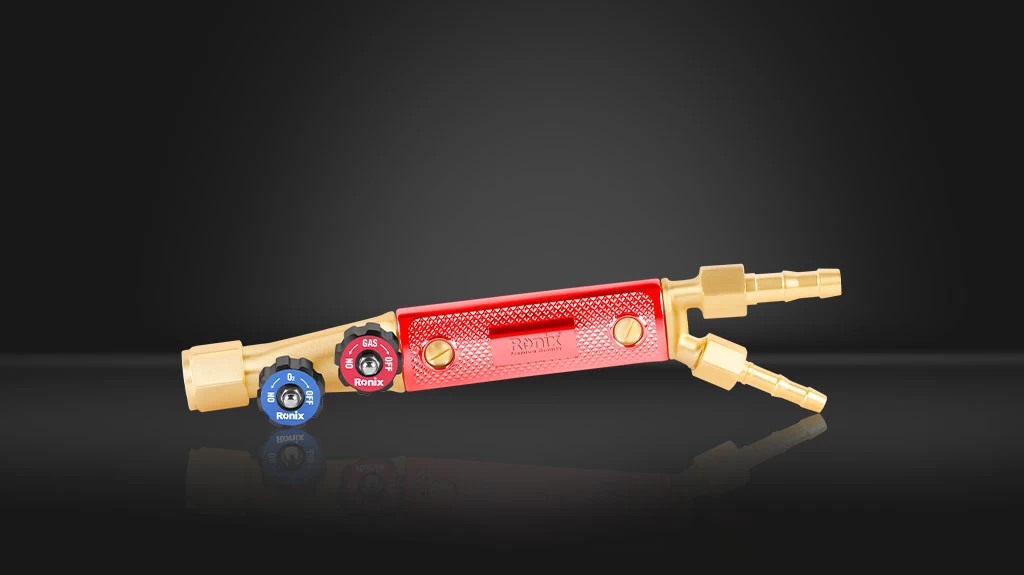

رونیکس انواع پیک جوش را برای پاسخ به نیازهای شما تولید می‌کند. پیک جوش رونیکس مدل RH-4505 تنها یکی از نمونه‌های این مجموعه متنوع است که با طول عمر بالا و کارایی فوق‌العاده برای جوشکاری گازی تولید می‌شود.

یکی از دو انتهای پیک جوشکاری، شامل دو رابط گاز اکسیژن و سوخت گازی است که نهایتاً به مخزن گاز وصل می‌شوند. پیچ‌های رگلاتور و قفل نیز ترکیب و مقدار سوخت را کنترل می‌کنند. با مخلوط‌شدن گازها در محفظه اختلاط، شعله کوچکی از سر پیک خارج می‌شود تا فولاد و فلزات غیر آهنی را ذوب کند. با حرکت سرپیک روی قطعات کار و ذوب آن‌ها، در مرحله بعد فلزات به همدیگر جوش می‌خورند.

انواع مشعل جوشکاری یا پیک جوش گازی و کاربرد آن‌ها

دو دسته‌بندی اصلی انواع پیک جوشکاری گازی عبارتند از:

• پیک جوشکاری فشار بالا
• پیک جوشکاری انژکتوری

پیک جوشکاری فشار بالا

پیک جوشکاری فشار بالا با اکسیژن و گاز سوخت کار می‌کند. در این نوع مشعل، شعله مورد نیاز از ترکیب گازهایی مثل اکسیژن و استیلن در مخزن دستگاه ایجاد شده و سپس با فشار از مشعل خارج می‌شوند.

پیک جوشکاری انژکتوری

پیک انژکتوری از لحاظ ظاهری به پیک جوشکاری فشار بالا شباهت دارد؛ اما تفاوت در مکانیزم این دو، آن‌ها را از هم متفاوت می‌سازد. بعضی از این تفاوت‌ها به شرح زیر هستند:

1. پیک انژکتوری قابلیت تنظیم فشار گاز استیلن را تا حد پایین‌تری دارد که پیک فشار بالا از آن برخوردار نیست.
2.  فشار اکسیژن مورد استفاده در مشعل انژکتوری بالاتر از پیک جوش فشار بالا است.

همچنین پیک جوشکاری انژکتوری، شامل انواعی مانند پیک جوشکاری اکسی‌استیلن، پیک جوشکاری پروپان، سرپیک (سرشعله) لحیم‌کاری و پیک گاز مپ می‌شود.

۲۰ دقیقه بی‌وقفه با الکترود پنج جوشکاری کنید

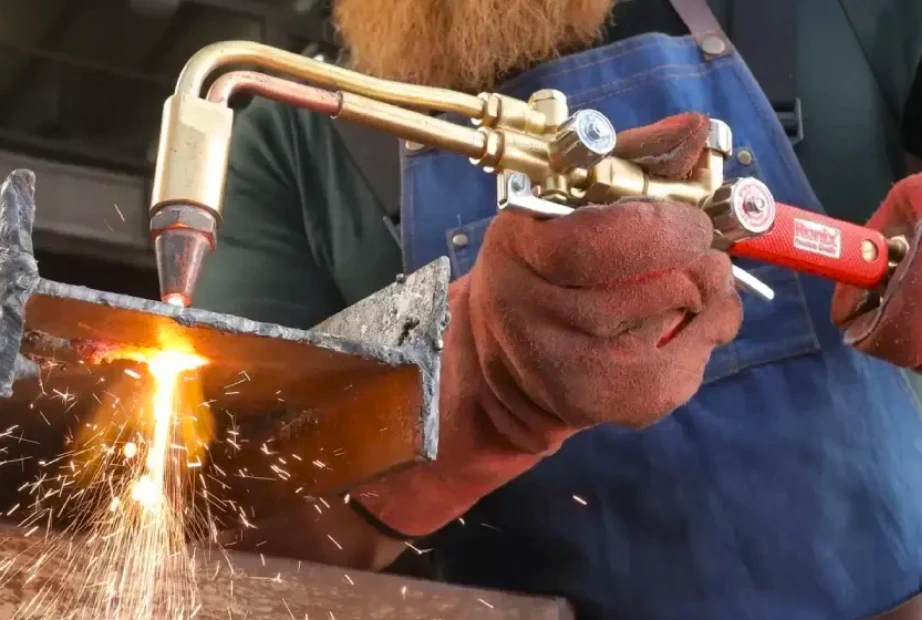

پیک برش

سرپیک برشکاری یکی دیگر از تجهیزاتی است که در صنعت و مشاغل مرتبط با جوشکاری مورد استفاده قرار می‌گیرد و به کمک آن انواع فلزات سخت را می‌توان برش داد. در این تجهیز نیز فرآیند برش با کمک پیک برش و با منبع تغذیه گاز انجام می‌شود و به همین دلیل، روش برشکاری با پیک برش، به هوابرش نیز معروف است.

انواع پیک برش رونیکس در یک نگاه

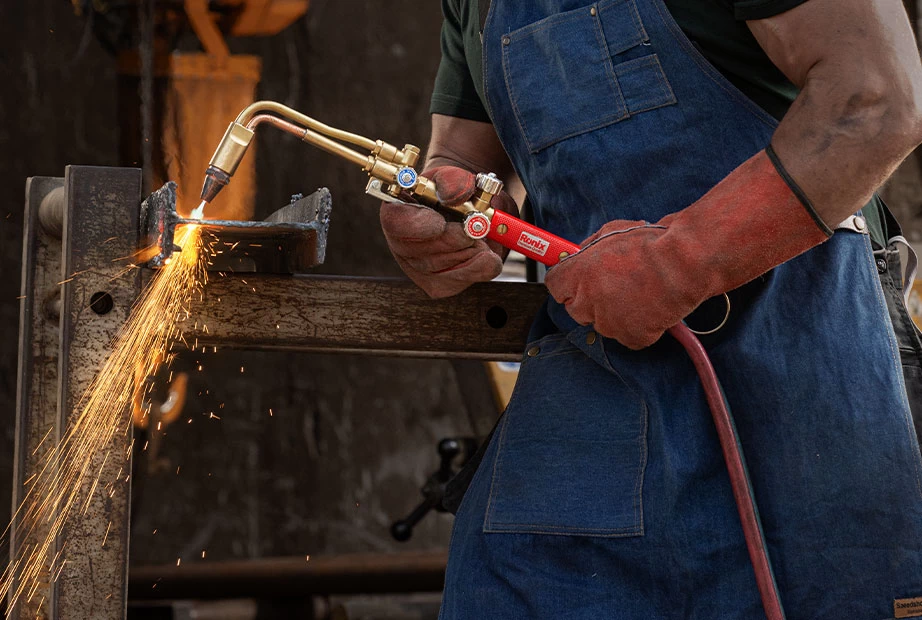

هوابرش با کمک کپسول هواگاز و سرپیک برش انجام می‌شود.  ابتدا سر پیک برش حرارت بالایی را به فلز منتقل می‌کند؛ فلز داغ می‌شود و رنگ آن تغییر می‌کند. اکسیژن نیز به فلز حرارت‌دیده دمیده می‌شود. به این ترتیب می‌توان قطعات فلزی را با پیک برشکاری، برش داد. لازم به ذکر است که این حرارت کنترل‌شده بوده و به قدری نیست که موجب اشتعال شود. پس از برش نیز قطعه کار خنک می‌شود. برای آشنایی بیشتر با این روش برش فلزات، پیشنهاد می‌کنیم مقاله “هوابرش چیست و با چه تجهیزاتی انجام می‌شود” را مطالعه کنید.

سخن آخر

اگر به دنبال تورچ یا پیک جوش و برش یا مشعل جوشکاری هستید، با توجه به موارد ذکر‌شده در این نوشتار، انتخاب از میان تجهیزات متنوع موجود در بازار برای شما آسان‌تر می‌شود. کارکرد مورد انتظار شما و نوع جوشکاری و یا حتی برش فلز، همه و همه در این انتخاب نقش مهمی دارند. به ما بگویید که تجربه استفاده از کدام مشعل، پیک یا تورچ جوشکاری را دارید؟ نظرات خود را با ما در همین صفحه به اشتراک بگذارید.

سوالات متداول

تفاوت اصلی بین مشعل یا پیک جوش و تورچ جوشکاری چیست؟
تورچ به اینورتر جوشکاری وصل می‌شود و برای جوشکاری، علاوه‌بر تورچ، از الکترود یا سیم‌جوش نیز استفاده می‌شود؛ اما پیک جوش و برش یا مشعل جوشکاری به منبع گاز وصل می‌شود.

انواع شعله جوشکاری گاز اکسی‌استیلن کدامند؟
شعله خنثی، شعله احیایی و شعله اکسیدکننده از مهم‌ترین انواع شعله جوشکاری گاز اکسی‌استیلن هستند.
