وقتی صحبت از نصب پکیج دیواری میشود، اولین چیزی که خیال هر نصابی را راحت میکند این است که لولهکشی اصولی انجام شده است. لولهکشی درست یعنی جریان آب گرم بدون افت فشار، عملکرد دقیق پمپ و سلامت قطعات داخلی. در این مطلب، آموزش لولهکشی پکیج را مرحلهبهمرحله توضیح میدهیم و نکات کاربردی نصب ایمن را بررسی میکنیم.
رونیکس را بخوانید.
وسایل مورد نیاز برای لولهکشی پکیج

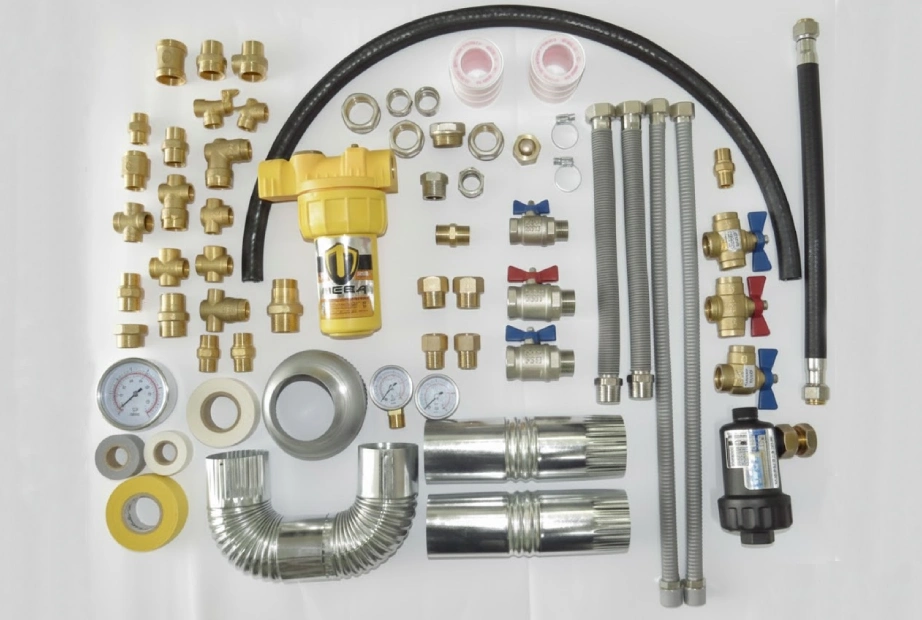

نصب پکیج بدون ابزار مناسب عملاً امکانپذیر نیست. در این بخش از آموزش تصویری لولهکشی پکیج، وسایل مورد نیاز را معرفی میکنیم تا بدانید قبل از شروع کار چه تجهیزاتی باید آماده باشد.
1. لوله و اتصالات مناسب
برای لولهکشی پکیج معمولاً از لولهها و اتصالات زیر استفاده میشود:
- لوله پنجلایه یا پلیمری (PEX): مناسبترین انتخاب برای سیستم پکیج به دلیل تحمل فشار و دمای بالا.
- لوله سفید (پلیپروپیلن): در برابر دمای بسیار بالا نسبت به لوله پنجلایه مقاومت کمتری دارد. آموزش لولهکشی پکیج با لوله سفید در پروژههایی که صرفه اقتصادی اولویت دارد، بیشتر مورد توجه قرار میگیرد.
- اتصالات پرسی یا کوپلی: برای اتصال مطمئن و بدون نشتی لولههای پنجلایه استفاده میشوند و دوام و تحمل فشار بالایی دارند.
- زانویی، سهراهی، بوشن، تبدیلها و رابطها: مجموعهای از اتصالات ضروری برای تغییر مسیر، انشعابگیری، اتصال لولهها با قطرهای مختلف و تکمیل مسیر لولهکشی پکیج هستند.
2.شیرآلات و والوهای ضروری
برای نصب استاندارد پکیج، حداقل پنج شیر اصلی باید روی مسیرهای زیر قرار گیرد:
- ورودی آب سرد: کنترل و قطع جریان آب ورودی به پکیج؛
- خروجی آب گرم: مدیریت خروج آب مصرفی گرم از دستگاه؛
- رفت شوفاژ: هدایت آب گرم به رادیاتورها؛
- برگشت شوفاژ: بازگرداندن آب سردشده از رادیاتورها به پکیج؛
- ورودی گاز: کنترل ایمن جریان گاز ورودی به دستگاه.
استفاده از شیرهای ربع گرد توصیه میشود؛ چراکه در زمان سرویس، تعمیر یا نشتی احتمالی، امکان قطع فوری جریان را فراهم میکنند و ایمنی و سهولت کار را افزایش میدهند.
بیشتر بخوانید: آموزش سرویس پکیج در منزل
3.کلکتور، بست و ساپورتهای تثبیتکننده
کلکتور زمانی استفاده میشود که تعداد مصرفکنندهها زیاد است و نیاز به توزیع یکنواخت آب و کاهش افت فشار در مسیرها دارید. همچنین، بستهای دیواری و ساپورتهای تثبیتکننده برای جلوگیری از لرزش، ایجاد صدای اضافی و حفظ استحکام مسیر لولهکشی ضروری هستند.
4. دستگاههای برش و جوش لوله و ابزارهای تخصصی نصب
ابزارها و دستگاههای ضروری در این مرحله عبارتند از:
- قیچی لولهبر پنجلایه؛
- آچار فرانسه و آچار لولهگیر؛

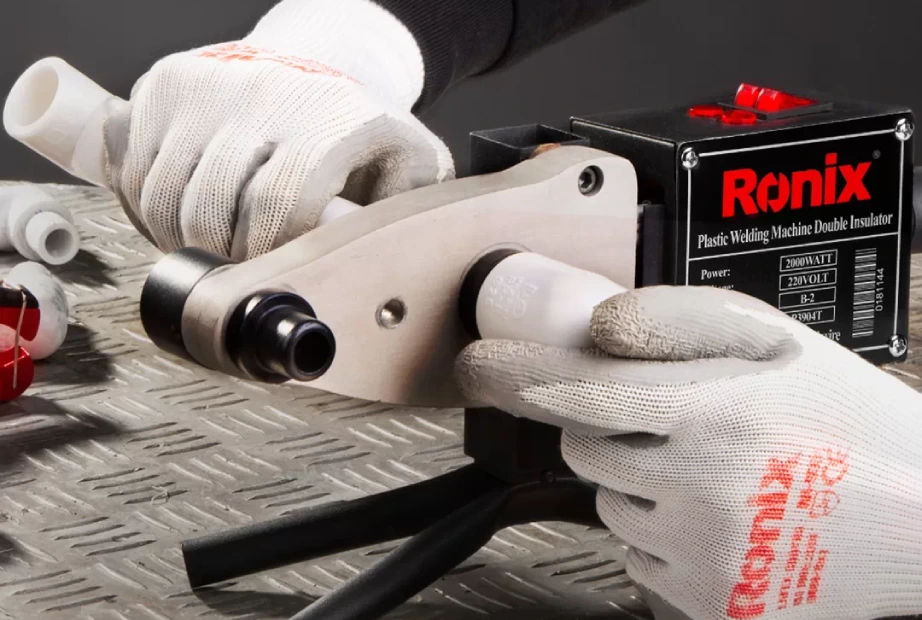

- دستگاه جوش لوله پلیپروپیلن برای لوله سفید؛
- آچار پرسی لوله پنجلایه در صورت استفاده از اتصالات پرسی؛
- متر، تراز و خطکش.

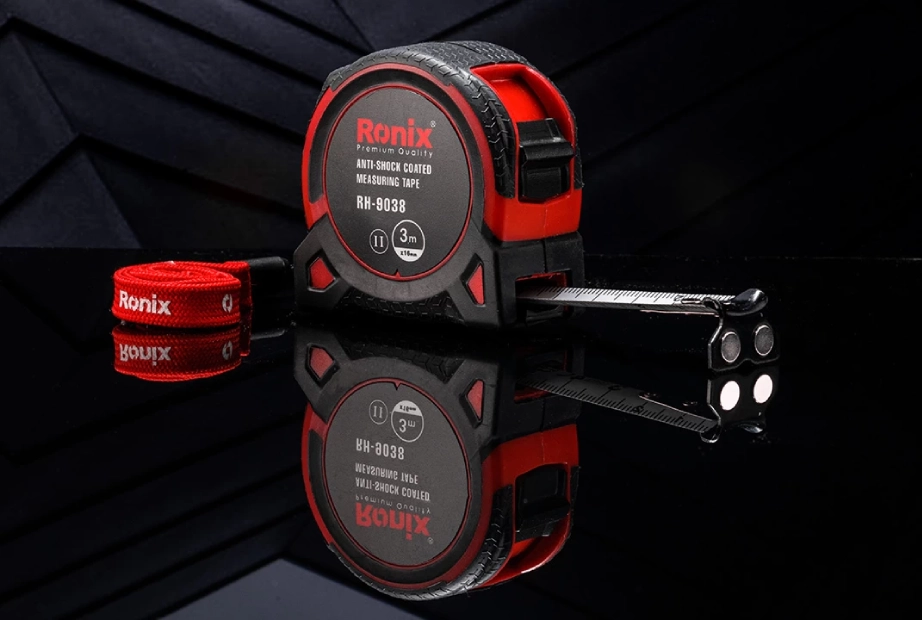

آشنایی با مشخصات متر روکشدار دوطرفه نشکن رونیکس مدل RH-9038
به این نکته مهم توجه کنید که هنگام کار باید دمای دستگاه جوش و زمان اتصال مطابق دستورالعملهای استاندارد هر برند باشد.
5. شیر یکطرفه، فیلتر رسوبگیر و شیر صافی
نصب این قطعات باعث افزایش عمر پکیج و جلوگیری از ورود ذرات به مبدل حرارتی میشود. فیلترهای پلیفسفات نیز در مناطقی که سختی آب بالاست بسیار کاربردی هستند.
آموزش لولهکشی پکیج؛ مرحله به مرحله
در این بخش، آموزش لولهکشی پکیج دیواری را با یک روند ساده و قابل اجرا توضیح میدهیم. ترتیب کارها مهم است؛ پس پیشنهاد میکنیم مراحل را دقیق دنبال کنید.
1.انتخاب محل مناسب برای نصب پکیج
در آموزش اصولی لولهکشی پکیج به این نکته توجه کنید که محل نصب پکیج دیواری باید دارای ویژگیهای زیر باشد:
- دیوار محل نصب باید تحمل وزن دستگاه پکیج را داشته باشد.
- پکیج دیواری ترجیحاً در فضای بسته نصب نشود.
- در فضای بسته باید دریچهای برای تهویه وجود داشته باشد.
- فاصله دستگاه از سقف باید حدود ۳۰ تا ۴۰ سانتیمتر باشد.
- لازم است دسترسی به لولهها راحت باشد.
- ارتفاع نصب پکیج دیواری معمولاً حدود ۱۲۰ سانتیمتر از کف در نظر گرفته میشود.
2.تعیین مسیر لولهکشیپکیج دیواری
قبل از هر کاری باید مسیر لولهکشی پکیج دیواری را دقیق و اصولی مشخص کرد؛ چون این مرحله تأثیر مستقیمی روی راندمان دستگاه و مصرف انرژی دارد. بهطور کلی برای پکیج سه مسیر اصلی تعریف میشود: مسیر رفت و برگشت آب گرمایش (رادیاتورها یا گرمایش از کف)، مسیر آب مصرفی سرد و گرم، و مسیر گاز و دودکش. انتخاب مسیر درست برای هرکدام باید بهگونهای باشد که کوتاه، مستقیم و قابل دسترس باشد تا افت فشار، اتلاف حرارت و مشکلات سرویس در آینده به حداقل برسد. رعایت این نکات باعث میشود پکیج عملکرد بهتری داشته باشد و نصب آن هم تمیز و اصولی انجام شود.
اگر از رادیاتورهای متعدد استفاده میکنید، بهتر است برای جلوگیری از اختلاف دما از سیستم کلکتوری کمک بگیرید.
بیشتر بخوانید: گام به گام با مراحل راه اندازی شوفاژ در زمستان

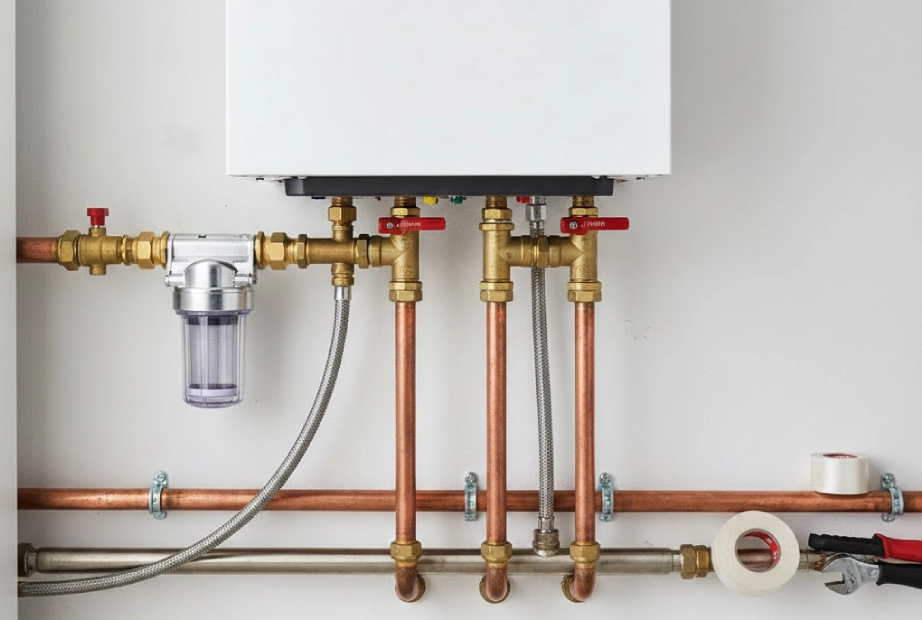

3. نصب شیر فلکهها و اتصالات ورودی
در ابتدای لولههای ورودی و خروجی پکیج، نصب شیر فلکه ضروری است؛ چون این کار امکان ایزولهکردن دستگاه را هنگام تعمیر یا سرویس، بدون نیاز به قطع کل سیستم فراهم میکند. همچنین، نصب فیلتر صافی روی ورودی آب سرد به مبدل از نکاتی است که معمولاً نادیده گرفته میشود؛ اما نقش مهمی در جلوگیری از ورود رسوب و افزایش عمر پکیج دارد.
4. اجرای لولهکشی آب سرد و گرم
در آموزش اصولی لولهکشی پکیج، رعایت ترتیب اجرای لولهها اهمیت دارد و به بهبود نظم کار و کاهش خطاهای اجرایی کمک میکند. معمولاً اول لوله آب سرد، سپس لوله آب گرم مصرفی و در نهایت لولههای رفت و برگشت شوفاژ اجرا میشوند.
در صورت استفاده از لولههای سفید (پلیپروپیلن)، رعایت نکات زیر ضروری است:
- دمای دستگاه جوش باید بهصورت دقیق و متناسب با نوع و سایز لوله تنظیم شود.
- هر اتصال، بسته به قطر لوله، باید در بازه زمانی حدود ۴ تا ۷ ثانیه حرارت ببیند.
- پس از انجام اتصال، لوله تا زمان سردشدن کامل نباید جابهجا شود.
- در لولههای پنجلایه، استفاده از آچار پرس استاندارد برای اطمینان از کیفیت و آببندی اتصال الزامی است.
5. اجرای مسیر گاز و نصب شیر گاز
اجرای مسیر گاز پکیج دیواری از حساسترین مراحل آموزش اصولی لولهکشی پکیج است و رعایت استانداردها در این بخش اهمیت بالایی دارد. سهلانگاری در لولهکشی یا اتصالات گاز میتواند ایمنی سیستم را به خطر بیندازد. بنابراین باید این کار را با دقت بالایی انجام دهید.
- لولهکشی گاز باید با لولههای فلزی استاندارد مانند لوله آهنی یا مانیسمان انجام شود.
- استفاده از لولههای سفید یا پنجلایه برای انتقال گاز مجاز نیست.
- نصب شیر قطع و وصل گاز و ترجیحاً شیر تست گاز در مسیر ورودی پکیج توصیه میشود.
- پس از اتمام نصب، کل مسیر لولهکشی را باید با استفاده از کف صابون تست کنید تا خیالتان از بابت عدم نشتی گاز راحت شود.

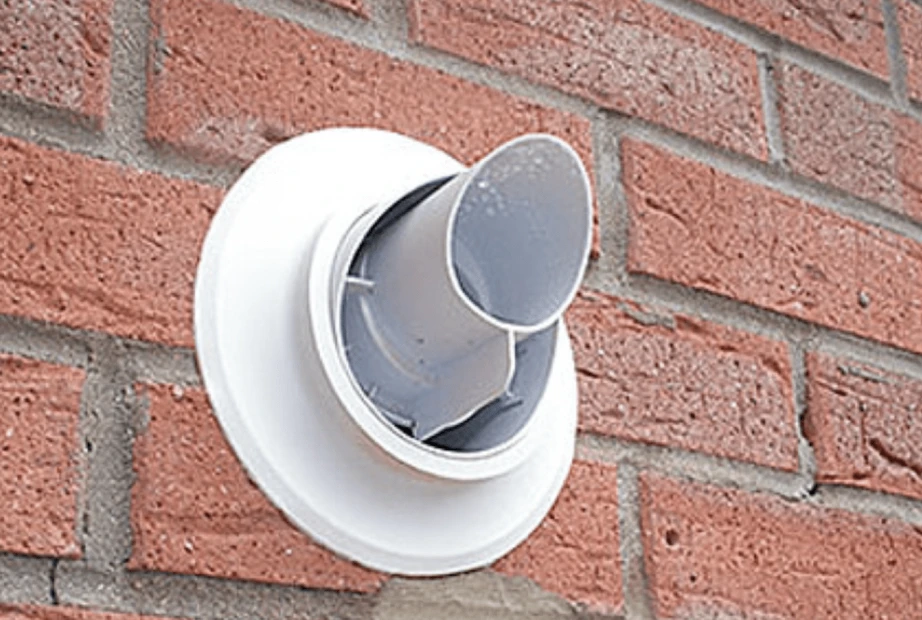

6. نصب دودکش استاندارد
عملکرد صحیح دودکش تأثیر مستقیمی بر ایمنی و عملکرد پکیج دیواری دارد و اجرای غیر اصولی آن میتواند خطرآفرین باشد. دودکش را باید مطابق ضوابط فنی و نوع پکیج انتخاب و نصب کنید.
- مسیر دودکش باید تا حد امکان مستقیم و تعداد زانوها و انحناهای مسیر به حداقل برسد.
- دهانه خروجی دودکش باید حداقل فاصله استاندارد (معمولاً حدود ۳۰ سانتیمتر) از پنجرهها و بازشوها را داشته باشد.
- در پکیجهای بدون فن، استفاده از دودکش تکجداره مجهز به کلاهک H الزامی است.
- در پکیجهای فندار باید از دودکش دوجداره (کواکسیال) مخصوص همان مدل استفاده کنید.

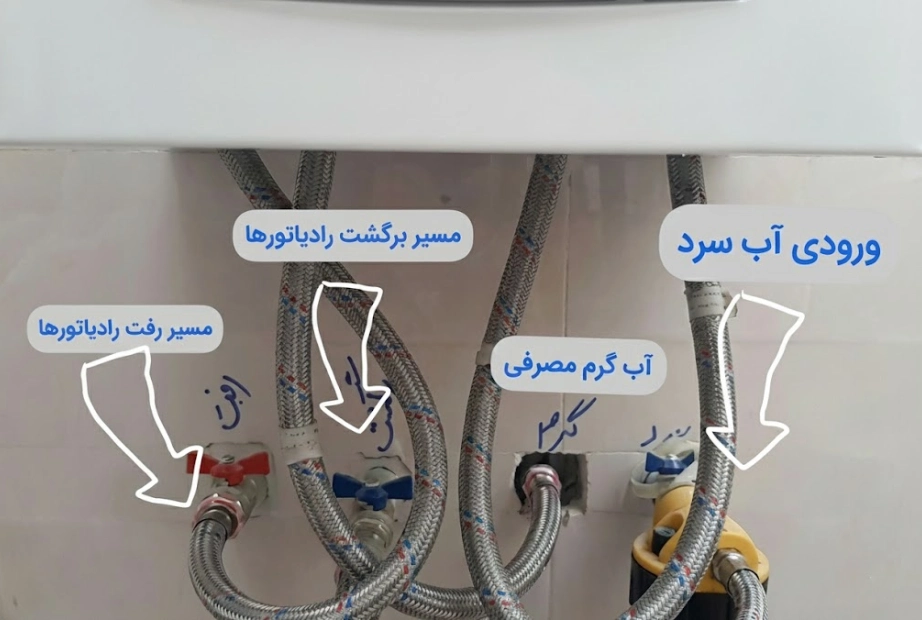

7. اتصال رفت و برگشت شوفاژ
لولههای رفت و برگشت شوفاژ مهمترین بخش سیستم گرمایش پکیج هستند و اجرای صحیح آنها نقش مستقیم در کارایی و طول عمر سیستم دارد. بهترین محل برای قرارگیری این لولهها معمولاً زیر پکیج است و برای تشخیص راحتتر، معمولاً با رنگگذاری مشخص میشوند:
- لوله رفت شوفاژ: رنگ قرمز
- لوله برگشت شوفاژ: رنگ آبی
برای جلوگیری از ایجاد هوا در سیستم و کاهش احتمال مشکلات عملکردی، مسیر لولهکشی باید تا حد امکان مستقیم باشد و کمترین تعداد پیچ و خم را داشته باشد.
معرفی کامل انواع سیستم گرمایشی + کاربرد
8. هواگیری و تست نهایی سیستم
پس از اتمام نصب و لولهکشی، مرحله هواگیری و تست نهایی سیستم اهمیت زیادی دارد تا از عملکرد صحیح پکیج و رادیاتورها مطمئن شوید. برای این کار باید اقدامات زیر را انجام دهید:
- همه شیرها را باز کنید تا مسیر جریان آب باز شود.
- پمپ سیستم را روشن کنید و فشار آب داخل مدار را بین ۱ تا ۱,۵ بار تنظیم کنید.
- رادیاتورها را هواگیری کنید تا هوا از سیستم خارج شود.
- در نهایت عملکرد آب گرم مصرفی و سیستم گرمایش را بررسی و از صحت عملکرد آنها مطمئن شوید.
اگر به پروژههای نصب و تأسیسات علاقه دارید، پیشنهاد میکنیم ویدئوی فوت و فنهای نصب دوربینهای مداربسته را تماشا کنید.
در این مقاله از مجله رونیکس، مراحل آموزش لوله کشی پکیج را بررسی کردیم. تجربه شما در نصب پکیج چیست؟ اگر سؤال یا پیشنهادی دارید، در بخش نظرات با ما در میان بگذارید.
