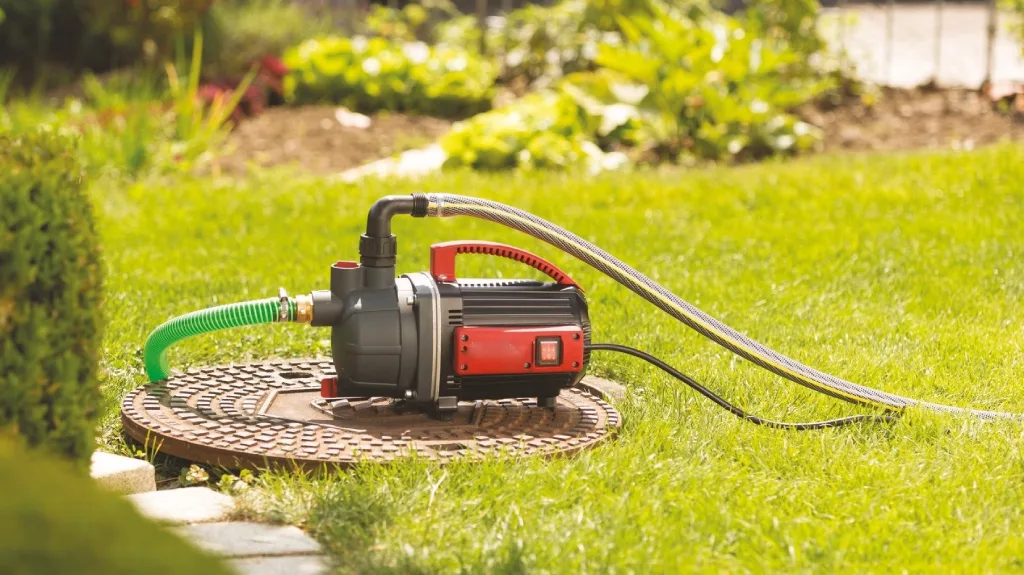

پمپ آب دستگاهی است با استفاده از انرژی الکتریکی آب را انتقال میدهد. بنابراین بستن سیم برق پمپ آب یکی از مهمترین مراحل در نصب و راهاندازی این دستگاه است. اگر سیمکشی بهدرستی انجام نشود، ممکن است پمپ روشن نشود، دچار افت عملکرد شود یا حتی آسیب جدی ببیند. علاوهبراین رعایت نکات ایمنی در سیمکشی پمپ آب برای جلوگیری از خطرات احتمالی مانند آتشسوزی و برقگرفتگی اهمیت زیادی دارد. در این مقاله طریقه بستن سیم برق پمپ آب و ابزارهای مورد نیاز را توضیح میدهیم.
طریقه بستن سیم برق پمپ آب؛ به صورت ایمنی و مرحله به مرحله
در این ادامه این مقاله مرحله به مرحله یاد میگیرید چگونه با رعایت نکات ایمنی، سیم برق پمپ آب را وصل کرده و پمپ را راهاندازی کنید. همچنین چند اشتباه رایج در اتصال سیم برق پمپ را بررسی میکنیم.
قبل از شروع: نکات ایمنی مهم
قبل از شروع سیمکشی پمپ آب، مهمترین مرحله رعایت اصول ایمنی است. پمپهای آب معمولا با برق شهری ۲۲۰ ولت کار میکنند و بیاحتیاطی هنگام کار با این نوع برق میتواند خطرات جدی مانند برقگرفتگی، اتصال کوتاه یا حتی سوختن کامل موتور پمپ را به همراه داشته باشد.

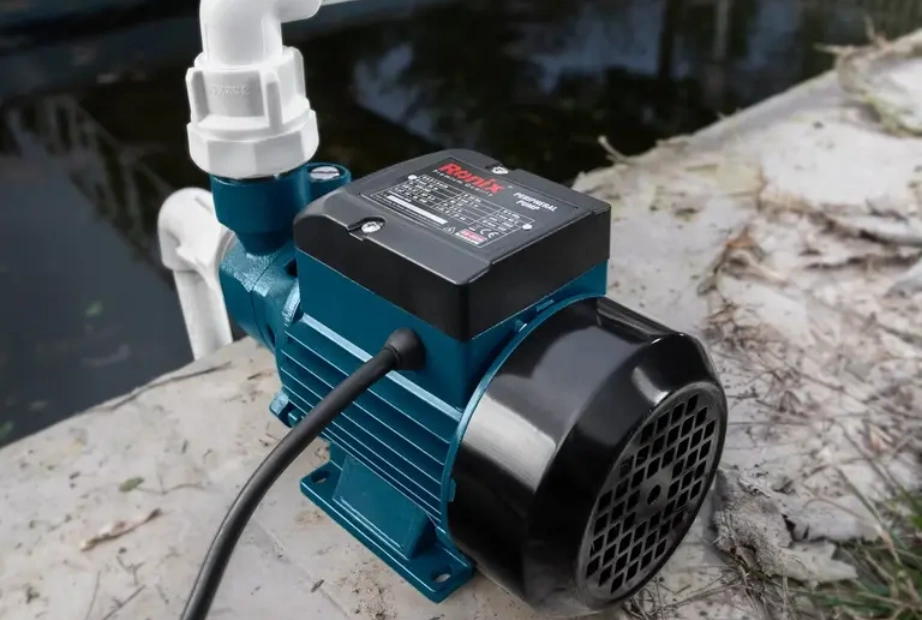

نگاهی به انواع پمپهای آب باکیفیت رونیکس
فیوز را قطع کنید
در طریقه بستن سیم برق پمپ آب، اولین و مهمترین کار قطع کامل برق است. بهترین کار این است که فیوز اصلی یا فیوز مربوط به پمپ را از داخل جعبه فیوز قطع کنید. بعد از آن با استفاده از فازمتر مطمئن شوید که جریانی در سیمها وجود ندارد. این کار احتمال برقگرفتگی را تقریبا به صفر میرساند.
از دستکش عایق استفاده کنید
استفاده از دستکش عایق برق نیز بسیار مهم است. حتی اگر برق را به طور کامل قطع کرده است، دستکشهای عایق یک لایه ایمنی بیشتر ایجاد میکند که خیالتان راحت باشد. در محیطهای مرطوب مانند موتورخانه یا محل نصب پمپ، این موضوع اهمیت بیشتری پیدا میکند.
نگاهی به انواع دستکشهای ایمنی رونیکس
اگر تجربه ندارد، از برقکار کمک بگیرید
اگر تا به حال با برق و سیمکشی سروکار نداشته اید. بهتر است از یک برق کار کمک بگیرید. زیرا اشتباه در اتصال سیمها ممکن است باعث سوختن پمپ آب و دیگر مشکلات جدی شود.
انواع پمپ آب خانگی؛ کدام پمپ برای ساختمان شما مناسب است؟
سیمها را عایق کنید
برای جلوگیری جرقه و اتصال کوتاه، باید سیمها را عایق کنید. تمام اتصالات باید بهوسیله ترمینال استاندارد یا نوار برق باکیفیت کاملاً عایقبندی شوند.

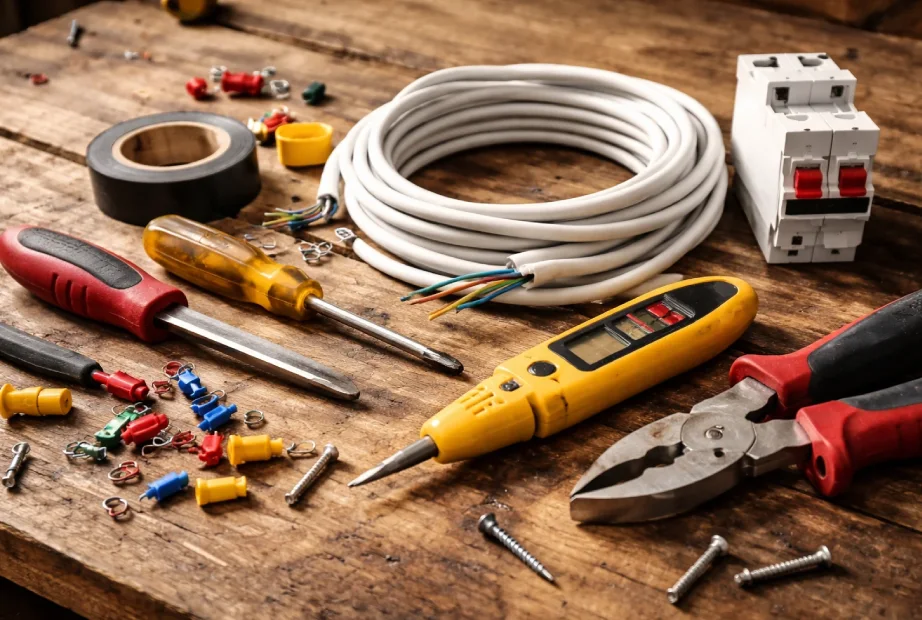

ابزارهای لازم برای بستن سیم برق پمپ آب
در توضیح نحوه بستن سیم برق پمپ آب در ابتدا به سراغ ابزارهای مورد نیاز برای انجام این کار میرویم که شامل موارد زیر است:
- پیچگوشتی دوسو و چهارسو
- سیمچین یا انبردست
- فازمتر
- نوار برق یا ترمینال مناسب
- کابل برق استاندارد (معمولا ۲ یا ۳ رشته بسته به نوع پمپ)
- در صورت نیاز کلید اتوماتیک
روش نصب و راهاندازی پمپ آب در خانه و ساختمانهای مسکونی
آشنایی با سیمهای پمپ آب
در این آموزش بستن سیم برق پمپ آب به سراغ معرفی سیمهای پمپ آب میرویم. بیشتر پمپهای آب خانگی تکفاز هستند و چند سیم اصلی دارند. البته رنگ سیمها در برندهای مختلف ممکن است متفاوت باشد. اما در حالت کلی سیمهای پمپ آب شامل موارد زیر است:
- فاز: سیمی که برق را وارد دستگاه میکند. معمولا به رنگ قهوهای یا قرمز است.
- نول: مسیر برگشت جریان برق و معمولا آبی رنگ است.
- ارت: برای ایمنی و جلوگیری از برقگرفتگی و به رنگ زرد/سبز است.
آموزش نحوه بستن سیم برق پمپ آب
برای اتصالات سیم پمپ برق آب مراحل زیر را با رعایت نکات ایمنی انجام دهید.
تشخیص محل اتصال سیمها
در بیشتر پمپها یک جعبه ترمینال روی بدنه موتور وجود دارد. داخل این جعبه، پیچها و محل اتصال سیمها مشخص شدهاند. معمولا این قسمت با یک درپوش محافظ بسته میشود. برای مشاهده این قسمت باید با پیچگوشتی آن را باز کنید.
بررسی نقشه اتصالات و سیمها
برای آشنایی با طریقه بستن سیم برق پمپ آب، ابتدا نقشه سیمبندی پمپ را که معمولا روی بدنه یا داخل درپوش قرار دارد، بررسی کنید. سپس قبل از هر کاری، سیم فاز، نول و ارت را بهدقت مشخص کنید تا هیچ مشکلی پیش نیاید.
وصلکردن سیم فاز
سیم فاز از منبع برق یا کلید کنترل به ترمینال فاز پمپ آب وصل میشود. این سیم معمولاً به ورودی اصلی موتور متصل است.
اتصال وصلکردن سیم نول
سیم نول نیز به ترمینال مخصوص نول متصل میشود. در پمپهای تکفاز، فاز و نول باید دقیقا طبق مشخصات دستگاه وصل شوند.
اتصال سیم ارت
سیم ارت برای جلوگیری از برقگرفتگی و خطرات تعبیه شده و اتصال آن ضروری است. سیم ارت را به ترمینال ارت وصل کنید.
محکمکردن اتصالات
بعد از قراردادن سیمها در جای خود، پیچها باید محکم شوند تا اتصال شل نباشد. اتصال ضعیف میتواند باعث داغ شدن سیم، جرقه یا قطع و وصلشدن برق شود. در نهایت درپوش دستگاه را ببندید.
سیمکشی پمپ آب با کلید اتومات
کلید اتوماتیک قطعهای است که وقتی فشار آب کم شود، روشن میشود و وقتی فشار بالا رود، پمپ را خاموش میکند. این قطعه معمولا روی مسیر خروجی پمپ یا نزدیک منبع تحت فشار نصب میشود. طریقه بستن سیم برق پمپ آب با وجود کلید اتوماتیک به شرح زیر است:
- برق ورودی ساختمان (220 ولت) را وارد کلید کرده و به پایه فاز و نول وصل میکنیم.
- خروجی کلید اتومات را به ورودی پمپ آب وصل میکنیم.
نکات مهم برای اتصال درست پمپ آب به برق
برای این که سیمکشی پمپ آب به برق ساختمان درست باشد و مشکلی ایجاد نشود به نکات زیر حتما توجه کنید.
- از سیم برقی با سطح مقطع مناسب استفاده کنید.
- کار سیمکشی را در محیط خشک انجام دهید.
- از محافظ برق مخصوص موتور استفاده کنید.
- اتصالات و سیمکشی را هر چند وقت یکبار بررسی کنید.

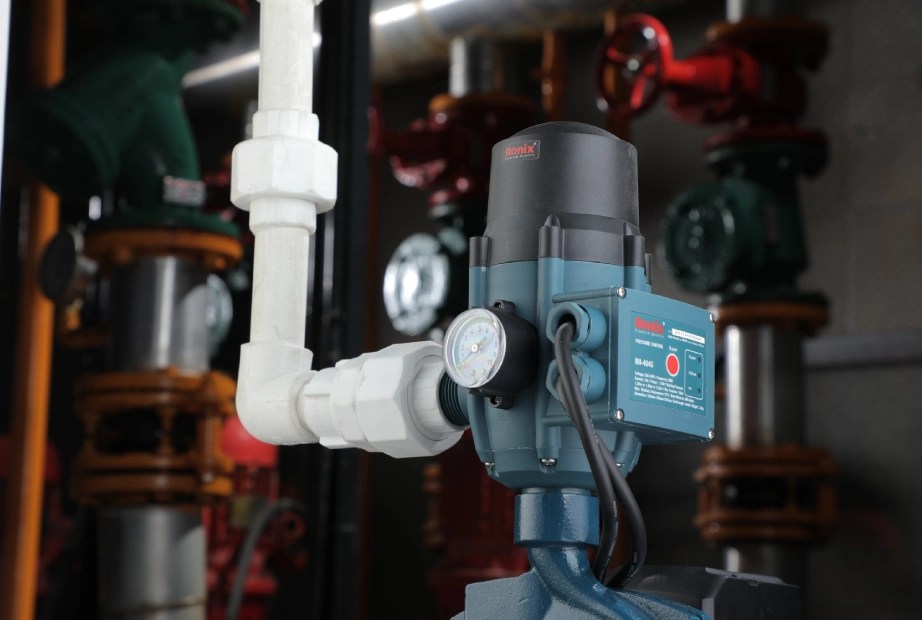

ست کنترل پمپ آب رونیکس مدل RH‑4045 یک کنترلکننده اتوماتیک فشار برای مدیریت هوشمند پمپهای آب خانگی است که با باز و بستهشدن شیر آب، پمپ را بهصورت خودکار روشن و خاموش میکند. این دستگاه نصب آسانی داشته و فضای کمی را اشغال میکند. مواردی مانند بدنه مقاوم از جنس نایلون، قابلیت تنظیم فشار و سیستم محافظت در برابر کارکرد خشک پمپ، از ویژگیهایی هستند که این محصول را به گزینهای مناسب برای افزایش ایمنی و کارایی سیستمهای آبرسانی خانگی تبدیل کردهاند.
اشتباهات رایج در بستن سیم پمپ آب
بسیاری از خرابیهای پمپ بهخاطر سیمکشی اشتباه رخ میدهد. از اشتباهات رایج که ممکن است در حین اتصال سیم برق به پمپ آب رخ دهد، میتوان به موارد زیر اشاره کرد:
استفاده از سیم برق نامناسب
طول کابل برق در پمپهای آب معمولا 1 تا 2 متر است و باید سطح مقطع مناسبی داشته باشد. سعی کنید از کابلهای بلند استفاده نکنید. همچنین سیم برق باید دارای روکش مقاوم در برابر گرما و رطوب باشد. وقتی سطح مقطع سیم کم باشد یا جنس خوبی نداشته باشد، جریان عبور را تحمل نمیکند، سریع داغ و حتی ذوب میشود. همچنین امکان آتش سوزی وجود دارد.
وصل نکردن سیم ارت
وصلنکردن سیم ارت یکی از خطرناکترین اشتباهات در طریقه بستن سیم برق پمپ آب است. نبود ارت میتواند باعث افزایش شدید خطر برقگرفتگی، سوختن پمپ یا وسایل برقی و حتی عملنکردن صحیح فیوز یا محافظ جان شود. به همین دلیل، اتصال سیم ارت یک ضرورت اساسی برای ایمنی افراد و تجهیزات برقی است.
محکم نکردن پیچهای ترمینال
اتصالاتی که بهخوبی سفت نشدهاند میتوانند جرقه ایجاد کنند، باعث قطع و وصلشدن مداوم پمپ شوند و در کل به پمپ آسیب بزنند.
آیا میدانید معمولا چه مشکلاتی برای پمپ آب اتفاق میافتد؟ «مقاله ۱۰ مشکل رایج پمپ آب و روشهای ساده برای رفع سریع» را بخوانید.
عایقکاری نامناسب در سیمکشی پمپ آب
عایقکاری نامناسب یعنی محل اتصال سیمها بهخوبی پوشانده و محافظت نشده باشد. در پمپ آب که معمولاً در محیطهای مرطوب کار میکند، این مشکل میتواند خیلی سریع خطرساز شود. اگر از چسب برق یا ترمینال مناسب استفاده نشود، سیمهای لخت ممکن است به هم برخورد کنند و اتصال کوتاه ایجاد شود.
علت برق داشتن بدنه پمپ آب چیست؟
برقدارشدن بدنه پمپ آب نشانه وجود نشتی جریان الکتریکی در سیستم است و باید بهسرعت بررسی و برطرف شود؛ زیرا خطر برقگرفتگی را به همراه دارد. مهمترین دلایل برقدارشدن بدنه پمپ آب شامل موارد زیر است:
- عدم اتصال یا قطع بودن سیم ارت
- آسیبدیدگی یا عایقکاری نامناسب سیمها
- نفوذ رطوبت یا آب به داخل پمپ
- سیمکشی نادرست
سیمکشی پمپ آب را اصولی انجام دهید!
در این مقاله طریقه بستن سیم برق پمپ آب را مرحله به مرحله توضیح دادیم. اگرچه این کار در ظاهر یک کار ساده به نظر میرسد، اما در عمل یکی از حساسترین مراحل نصب این دستگاه است. رعایت اصول ایمنی، شناخت صحیح سیمها و استفاده از ابزار و اتصالات استاندارد، نقش مهمی در عملکرد درست و افزایش عمر پمپ دارد. کوچکترین اشتباه در سیمکشی میتواند باعث آسیب جدی به موتور یا ایجاد خطرات برقگرفتگی شود. به نظر شما برای بستن سیم برق پمپ آب به چه نکات دیگری باید توجه کرد؟ در بخش نظرات برای ما بنویسید.
