آموزش تعمیر دستگاه سنگ فرز + عیب یابی

دستگاه فرز یا سنگ فرز از پرکاربردترین ابزارآلاتی است که در فعالیت‌های صنعتی، کارگاهی و حتی خانگی برای برش و ساب‌زنی استفاده می‌شود. با این وجود، سنگ فرز هم به مرور زمان نیاز به تعمیر پیدا می‌کند. از آنجایی‌که این ابزار از قطعات مختلفی ساخته شده، اگر از تجربه و تخصص کافی در زمینه تعمیرات برخوردار نیستید، پیشنهاد می‌کنیم که برای رفع خرابی دستگاه سنگ فرز به سراغ متخصصین فنی تعمیر این ابزار بروید.

با این وجود، در این نوشتار، پس از ذکر رایج‌ترین عیب‌های این دستگاه، به سراغ آموزش تعمیر سنگ فرز می‌رویم.

رونیکس را بخوانید.

آموزش تعمیر سنگ فرز

تفاوتی ندارد انواع برقی این ابزار را داشته باشید یا سنگ فرز شارژی؛ قبل از تعمیر سنگ فرز، ابتدا باید مشکل به وجود آمده در آن را پیدا کنید. اما پیش از آنکه به سراغ عیب‌یابی دستگاه بروید، حتما به نکات ایمنی توجه کنید. تفاوتی ندارد ابزار چه اندازه‌ یا مدلی داشته باشد؛ احتمال شوک الکتریکی وجود دارد.

به همین دلیل اگر از تجربه و تخصص کافی برای تعمیر سنگ فرز برخوردار نیستید، برای سلامت خود و آسیب نرساندن به دستگاه، پیشنهاد می‌کنیم این کار را به تعمیرکاران حرفه‌ای بسپارید.

عیب یابی دستگاه سنگ فرز

پس از اطمینان از شرایط ایمنی دستگاه، حال باید به سراغ عیب‌ یابی دستگاه سنگ فرز برویم. بروز هر نشانه‌ای در سنگ فرز می‌تواند نشان‌دهنده عیب مشخصی در این ابزار باشد.

از نشانه‌های اصلی خراب شدن سنگ فرز می‌توان به لرزش دستگاه، قفل شدن سنگ فرز، خروج جرقه از موتور، لق زدن صفحه برش و… اشاره کرد.

 البته ذکر این نکته حائز اهمیت است که بسیاری از قطعات سنگ فرز مانند خازن یا روتور کمتر دچار فرسودگی می‌شوند. بررسی مشکل در این قطعات سخت است و حتی بعضی از اوقات قابل تشخیص نیست.

به همین دلیل پیشنهاد می‌کنیم در صورتی که علت خرابی دستگاه را پیدا نکردید، رفع خرابی دستگاه سنگ فرز را به افراد متخصص و تعمیرکاران حرفه‌ای بسپارید.

• نچرخیدن صفحه برش بعد از استارت سنگ فرز: این اتفاق به احتمال زیاد به دلیل فرسوده یا تمام شدن ذغال‌ سنگ فرز پیش می‌آید و باید ذغال‌ها را تعویض کرد. در زمان بررسی، اگر ضخامت ذغال به کمتر از 0.3 سانتی‌متر رسید، حتما آن را تعویض کنید.
• خاموش شدن سنگ فرز در حین کار: این مشکل احتمالا به دلیل سوختن محدودکننده جریان دستگاه است که باید بررسی شود.
• پاره شدن کابل دستگاه فرز: پاره شدن کابل یکی از مشکلات رایج دستگاه فرز است و معمولا به دلیل پایین بودن کیفیت کابل اتفاق میفتد. اگر کابل از بیرون دچار پارگی شده باشد قابل تشخیص است، اما در صورتی که کابل از داخل سوخته باشد، بوی سوختگی به مشامتان می‌رسد.
• قفل نشدن اسپیندل: در صورتی که اسپیندل به درستی قفل نشود، امکان تعویض صفحه برش وجود ندارد. در صورت بروز این مشکل آچار، فنر، دریچه و دکمه را بررسی کنید. در صورتی که متوجه مشکل نشدید، ابزار را به تعمیرکار حرفه‌ای نشان دهید.
• لرزش زیاد سنگ فرز: سنگ فرز معمولا مقداری لرزش دارد. درصورتی که این لرزش بیش از اندازه شود، باید به سراغ قسمت‌هایی مانند بلبرینگ، ذغال، دنده، فلانژ و صفحه برش دستگاه بروید.
• خروج صدای ناهنجار از سنگ فرز: دستگاه فرز معمولا در زمان کار صدای زیادی تولید می‌کند. این وجود، اگر صدای غیر معمولی از دستگاه شنیدید به سراغ دنده‌ها، بلبرینگ‌، آرمیچر، ذغال و اسپیندل بروید.
• نچرخیدن صفحه برش: اگر دستگاه روشن و موتور در حال کار است، اما صفحه برش نمی‌چرخد، احتمالا دنده‌ها، فلانژ و اسپیندل دستگاه فرز نیاز به تعویض دارند.
• لق بودن صفحه برش: لق بودن صفحه برش، جدا از پایین آوردن دقت کار، می‌تواند خطرساز هم باشد. به همین دلیل این مشکل را سریعا برطرف کنید.
• خروج جرقه از موتور سنگ فرز: در صورت بروز این اتفاق ذغال، آرمیچر و فنرها را بررسی کنید. این ایراد معمولا به دلیل نقص سیم‌پیچ‌های آرمیچر دستگاه است که باعث ایجاد جرقه در ذغال سنگ فرز می‌شود.
• بیرون آمدن دود از دستگاه فرز: مشاهده این مساله به این معنا است که فرز نیاز به تعمیر دارد. قطعاتی مانند ذغال، آرمیچر، کابل برق و سوئیچ را بررسی کنید.
• داغ شدن موتور سنگ فرز: در صورتی که احساس کردید موتور دستگاه داغ شده، قطعاتی مانند ذغال، بلبرینگ، آرمیچر، پروانه و دنده‌ها را بررسی کنید. داغ شدن موتور جدا از کار در محیط‌های گرم یا زیاد کار کشیدن از سنگ فرز می‌تواند به دلیل خرابی فن، مسدود شدن پورت‌های خنک‌کننده و تجمع بالایی جرم در آرمیچر موتور باشد.

رفع خرابی دستگاه سنگ فرز

پس از ذکر مشکلات رایج و عیب ‌یابی دستگاه سنگ فرز، نوبت آن رسیده که به سراغ رفع خرابی دستگاه سنگ فرز برویم. تعویض بعضی قطعات مانند کابل پاره یا ذغال آسوده است و نیاز به تخصص زیادی ندارد و تنها با خواندن و دنبال کردن دستورالعمل می‌توانید این کار را انجام دهید.

اما تعمیر و تعویض بعضی از قطعات پیچیده را بهتر است به متخصصان فنی بسپارید. در ادامه نحوه تعمیر و تعویض بعضی از قطعات سنگ فرز می‌پردازیم.

بیشتر بخوانید: بهترین فرز برقی؛ همراهی ایده‌آل برای هر سطح مهارت و پروژه

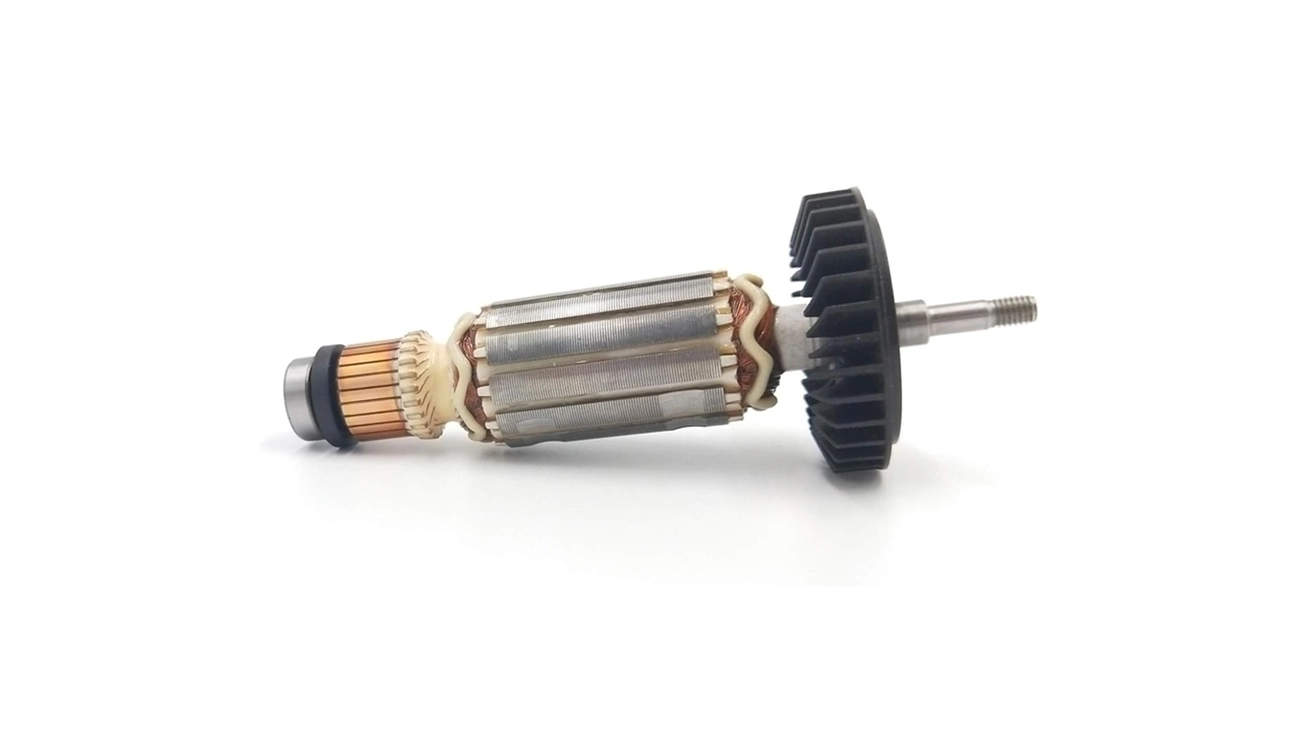

تعویض آرمیچر سنگ فرز

آرمیچر از مهم‌ترین قطعات موتور دستگاه است که وظیفه تولید نیرو داخل میدان را دارد. این قطعه از چند سیم‌پیچ مسی، هسته آرمیچر، تیغه کموتاتور و شفت تشکیل شده است. درصورتی که فشار زیادی به این قطعه وارد شود، سیم‌پیچ‌ها داغ شده و عایق ذوب می‌شود و اتصالی می‌کند.

در صورت بروز این اتفاق آرمیچر باید تعویض شود. پیش از توضیح درباره تعویض آرمیچر باید این نکته را ذکر کنیم که تعویض آرمیچر سنگ فرز به تخصص بسیار بالایی نیاز دارد. به همین دلیل پیشنهاد می‌کنیم در صورت بروز مشکل در آرمیچر سنگ فرز، اگر دستگاه شما دارای گارانتی است آن را به نمایندگی شرکت موردنظر ببرید تا این کار را برای شما انجام دهند و اگر گارانتی نداشت، این کار را به تعمیرکاران حرفه‌ای سنگ فرز بسپارید. برای تعویض آرمیچر به ترتیب زیر عمل می‌کنیم:

1. دسته جانبی و گارد محافظ را باز می‌کنیم.
2. پیچ‌ها را با پیچ‌گوشتی رونیکس باز می‌کنیم و دو نیمه محفظه پشتی را از بدنه و همدیگر جدا می‌کنیم.
3. سپس ذغال را از آرمیچر جدا می‌کنیم و بعد به سراغ یکی از محفظه‌ها می‌رویم. سیم‌های ذغال را از نگهدارنده جدا می‌کنیم و همین کار را برای نیمه دیگر محفظه انجام می‌دهیم.
4. سپس فن جداکننده پشت آرمیچر را از این قطعه جدا می‌کنیم.
5. سپس پیچ‌های گیربکس را با پیچ‌گوشتی باز کرده و آن را از موتور جدا می‌کنیم. آرمیچر با یک بلبرینگ به محفظه گیربکس وصل است. برای جداکردن آرمیچر از محفظه گیربکس این دو قطعه را در دو جهت مخالف هم می‌کشیم تا از هم جدا شوند.
6. حالا آرمیچر جدید را نصب می‌کنیم. سپس آرمیچر و گیربکس را داخل محفظه موتور گذاشته و پیچ‌‌های آن را می‌بندیم و تمامی کارهایی که قبل‌تر عنوان کرده بودیم را به صورت برعکس انجام می‌دهیم. در آخر هم گارد محافظ و دسته جانبی را می‌بندیم.

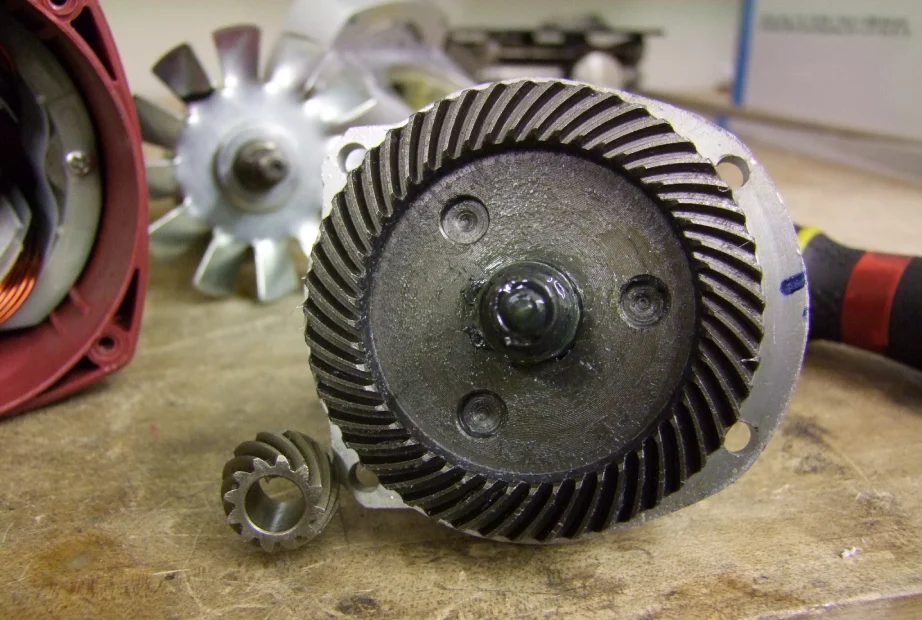

تعویض گیربکس سنگ فرز

گیربکس یا چرخ دنده از قطعات اصلی سنگ فرز و هر ابزار موتوردار است. این قطعه معمولا به دلیل زمین خوردن یا اشکال در قطعات دیگر دستگاه دچار مشکل می‌شود. برای تعویض چرخ دنده سنگ فرز هم مانند آرمیچر پیشنهاد می‌کنیم، این کار را به متخصصان فنی بسپارید تا آسیب بیشتری به دستگاه شما وارد نشود.

1. دسته جانبی و گارد محافظ را باز کرده و جدا می‌کنیم.
2. سپس چهارپیچی که محفظه گیربکس را نگه می‌دارند باز کرده و آن را جدا می‌کنیم.
3. پیچ‌های اسپیندل را باز می‌کنیم.
4. به کمک پیچ‌گوشتی دکمه قفل‌کن را جدا کرده و فنر را برمی‌داریم.
5. داخل هر محفظه اسپیندل یک پین لاستیکی وجود دارد که باید آن را بیرون بیاوریم.
6. پین لاستیکی جدید را داخل محفظه گیربکس جدید قرار می‌دهیم. سپس پین را در جای خود می‌گذاریم.
7. تمامی بخش‌های داخل محفظه گیربکس را گریس‌کاری می‌کنیم.
8. اسپیندل را داخل محفظه گیربکس گذاشته و پیچ‌های آن را می‌بندیم.
9. بعد به سراغ فنر و دکمه اسپیندل می‌رویم و آن‌ها را در جای خود قرار داده و دکمه به کمک انبر قفلی رونیکس در جای خود محکم می‌کنیم.
10. محفظه گیربکس را به محفظه موتور متصل کرده و گارد محافظ و دسته جانبی را می‌بندیم.

تعویض ذغال سنگ فرز

ذغال وظیفه انتقال جریان برق را بین قطعات چرخشی و ثابت موتور دارد. ذغال قطعه‌ای غیرفلزی است و به موتور آسیبی نمی‌رساند. اما این قطعه مصرفی است و به مرور زمان تمام می‌شود.

این قطعه را باید در زمان مشخصی تعویض کرد تا باعث داغ شدن یا پایین آمدن قدرت و سرعت دستگاه نشود. همان‌‌طور که در بالا گفتیم بهتر است زمانی که ضخامت این قطعه به کمتر از 0.3 سانتی‌متر رسید، ذغال را تعویض کنید. نحوه تعویض ذغال سنگ فرز در مقاله «علت لرزش سنگ فرز چیست؟ | راه حل مشکل لرزیدن سنگ فرز هنگام کار» به طور کامل توضیح داده شده است.

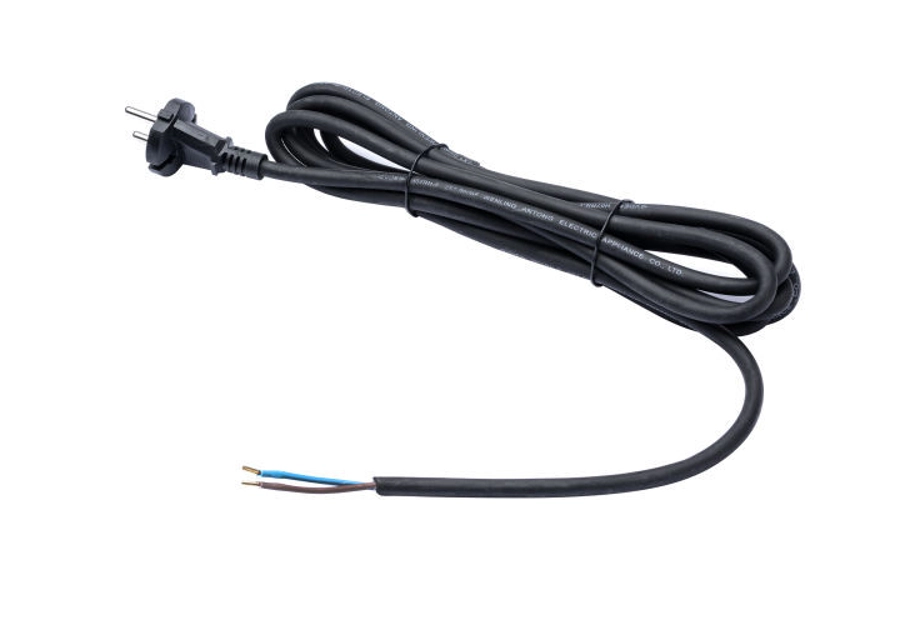

تعویض کابل سنگ فرز

همان‌طور که قبل‌تر گفتیم، یکی از ایرادات رایج در سنگ فرز، پاره‌شدن کابل این دستگاه است. اما در صورتی که کابل سنگ فرز پاره شد، باید چه کنیم؟

1. ابتدا بررسی کنید که پارگی کابل داخل دستگاه است یا بیرون آن. سپس محفظه را باز کنید.
2. گلند کابل را که در قسمت انتهایی سنگ فرز است باز کنید.
3. اتصالات کابل به کلید دستگاه را قطع کنید.
4. به کمک سیم ‌لخت‌ کن رونیکس، 2 تا 3 سانتی‌متر از کابل را جدا کنید. سیم‌ها را در بخش مناسبی از کلید قرار دهید و بعد کابل را جایگذاری کنید.
5. در آخر هم تمامی قطعات بازشده را مجددا ببندید.

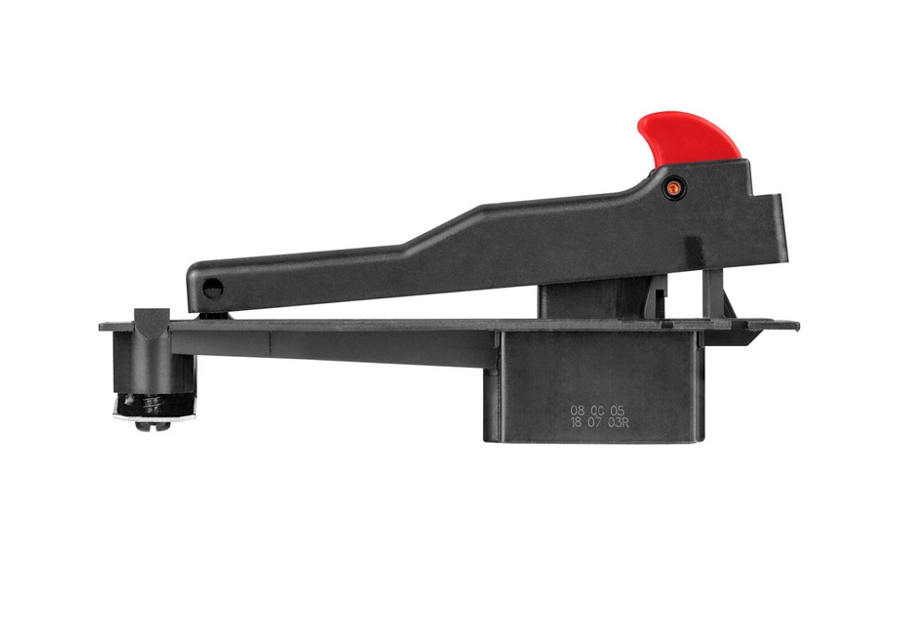

تعویض کلید سنگ فرز

یکی دیگر از مشکلات رایج فرز و دیگر ابزارآلات برقی، شکستگی یا خرابی کلید یا سوئیچ آن است. تعویض سوئیچ کار دشواری نیست. در ادامه نحوه تعویض کلید سنگ فرز را مرور می‌کنیم.

1. ابتدا دسته جانبی و گارد محافظ را جدا می‌کنیم.
2. سپس محفظه گیربکس و محفظه پشتی را باز می‌کنیم.
3. فنرهای ذغال را بیرون آورده و بعد آرمیچر و صداگیر را خارج می‌کنیم.
4. سوئیچ به یک اهرم متصل است که از پشت دستگاه تا سوئیچ ادامه دارد. زمانی که کلید را در حالت خاموش نگه داشته‌ایم، اهرم را به جلو فشار می‌دهیم. در صورتی که صدایی شبیه به کلیک شنیدید، می‌توانید سوئیچ سوخته‌شده را بیرون بیاورید.
5. اهرم سوئیچ جدید را به جلو فشار می‌دهیم. اهرم را به سمت بالا و قلاب پشت سوئیچ فشار می‌دهیم و بعد آن را رها می‌کنیم.
6. ابتدا صدا گیر و بعد آرمیچر را درجای خود می‌بندیم.
7. سپس محفظه گیربکس و فنر ذغال‌ها را در جای خود قرار می‌دهیم و پیچ‌های آن را می‌بندیم.
8. در آخر محفظه پشتی، دسته جانبی و گارد محافظ را به جای قبلی خود برمی‌گردانیم و می‌بندیم.

کیفیت سنگ فرزهای رونیکس اتفاقی نیست!

در این نوشتار به سراغ رایج‌ترین عیب‌های دستگاه سنگ فرز و آموزش تعمیر دستگاه سنگ فرز رفتیم. در آخر این نوشتار مجددا تکرار می‌کنیم که اگر دانش فنی زیادی در خصوص تعمیر ابزارآلات ندارید، برای آسیب نرساندن به دستگاه و همچنین حفظ سلامت خودتان، تعمیر سنگ فرز را به کارشناسان متخصص در زمینه تعمیرات ابزارآلات بسپارید.

با وجود اینکه در این نوشتار به سراغ آموزش تعمیر دستگاه سنگ فرز رفتیم، اما ذکر این نکته حائز اهمیت است که با وجود اینکه هر دستگاهی امکان خراب‌شدن دارد، اما انتخاب درست دستگاه می‌تواند شما را از تحمیل هزینه‌های بیشتر نجات دهد.

به همین دلیل پیشنهاد می‌کنیم که زمان خرید سنگ فرز تنها به قدرت موتور، طراحی بدنه و تکنولوژی ساخت اکتفا نکنید.

رونیکس، سنگ فرزهای خود را بالاترین استانداردهای کیفی و با گارانتی رونیکس سرویس عرضه می‌کند تا مشتریان هیچ نگرانی از بابت خراب شدن این دستگاه‌ها نداشته باشند.

برای خرید انواع سنگ فرز و دیگر محصولات رونیکس می‌توانید به ابزارفروشی‌های سراسر کشور مراجعه کنید. همچنین رونیکس یک امکان ویژه را برای شما در نظر گرفته است. جهت اطمینان از انتخاب بهترین ابزار مورد نیاز شما، واحد مشاوره خرید رونیکس به صورت تمام وقت در اختیار شما قرار گرفته‌اند. تنها کافی است با شماره تماس 6497-021 تماس گرفته و با کارشناسان ما در ارتباط باشید. سوالات و نظرات خود را با ما به اشتراک بگذارید.

سوالات متداول

1.چه علائمی می‌تواند نشان‌دهنده خرابی سنگ فرز باشد؟
از نشانه‌های اصلی خراب شدن سنگ فرز می‌توان به لرزش دستگاه، قفل شدن سنگ فرز، خروج جرقه از موتور، لق زدن صفحه برش و… اشاره کرد.

2.ذغال دستگاه را بهتر است در چه زمانی تعویض کنیم؟
ذغال قطعه‌ای مصرفی است و به مرور زمان تمام می‌شود. این قطعه را باید در زمان مشخصی تعویض کرد تا باعث داغ شدن یا پایین آمدن قدرت و سرعت دستگاه نشود. زمانی که ضخامت این قطعه به کمتر از 0.3 سانتی‌متر رسید، باید آن را تعویض کنید.

3.جهت خرید سنگ فرز رونیکس باید چگونه اقدامی کنیم؟
برای خرید سنگ فرز و دیگر محصولات رونیکس می‌توانید به ابزار فروشان سراسر کشور مراجعه کنید. همچنین برای اطمینان از انتخاب بهترین ابزار بسته به نیاز شما، می‌توانید با شماره 6497-021 تماس و با واحد مشاوره خرید رونیکس در ارتباط باشید.
